DPM，直接零件標識的英文縮寫（Direct Part Mark），DPM表示一種印刷技術，可以不經過如標簽這樣的中間載體，直接為產品做標識。由此可以推導出，DPM也可以稱為“產品直接打標”。很長時間以來，用戶就有熱切的愿望——為組件、機械部件、零配件或者印刷電路板做上永久的標識，以便能夠進行機械閱讀，即可以從數據技術上進行處理。DPM是產品的固定組成部分，這樣產品在整個壽命周期內都是可以識別的，因而也是可以追溯的。ID標識像紋身一樣是永不丟失的，不可涂改，并且在產品繼續加工時不會產生干擾。DPM的成功在于編碼本身極快且精密的直接打標法，從噴墨打印法到現代針印法的研發以及當今圖像處理掃描儀高計算能力等方面先后取得的成果相互配合的結果。

激光標記技術是指利用高能量密度的聚焦激光束，按預定的軌跡作用于機械零部件、電子元器件、儀器儀表等需要進行標記的工件表面，使表層材料達到瞬間汽化或發生化學變化改變顏色，刻蝕出具有一定深度或顏色的文字、圖案等，從而在工件表面留下永久性標記。點式標記技術利用氣動或機械驅動的“鐵筆”（也稱為針頭）在物體表面產生圓形凹陷，圓點的形狀、大小和間距是決定機械點式標識后的符號的讀取率的重要因素。點式標識技術會影響零部件結構的完整性，不適合細薄零件的直接標識，標識功能也較復雜。

二維碼是在平面二維方向上都記錄信息的符號，它充分利用了平面上的二維空間，大大提升了信息密度，使得在小面積上編碼大面積數據成為可能，其次由于它超強的糾錯能力，即使大面積受損也能被準確識別。其中DataMatrix二維條碼由美國國際資料公司（ID Matrix）于1989年發明，DataMatrix二維條碼是一種矩陣二維條碼，DataMatrix二維條碼的最小尺寸是目前所有條碼中最小的，所以很適合DPM標記，尤其適用于小零件的標識，以及直接印刷在實體上。

DPM與DataMatrix二維碼集合之非常有效的方法是，利用物料損耗或變色的激光蝕刻。在做激光刻字、噴墨打印或者對編碼直接蝕刻時，生成的只是一個點（正方形），這對編碼制作時的快捷性以及印刷質量將產生積極的影響；閱讀時的問題——材料和編碼之間不再有任何色差，編碼只有通過選擇合適的照明工具才能讀取。打孔的數據矩陣碼ECC200主要適合于板材，以及適合作為所有極端情況下的不可磨的標簽，這種數據載體經得起因極端的溫度和機械負荷而造成的各種影響。

DataMatrix可以用方塊陣列、圓點陣列的方式表示。其信息量比較大，因此在工業生產信息管理現場得到使用。

一、DPM碼（金屬點刻蝕刻）的生成
1、JWL LASER M CO2激光打標機
激光直接在物體表面刻蝕符號。標記清晰，分辨率高。
JWL LASER M CO2是濟南中正金碼采用國際最新激光技術研制而成的新一代激光打標機，采用美國Synrad CO2射頻激光器、進口高速偏轉振鏡及先進的軟件操作系統，可快速進行各種圖形、中英文字、數字、一維條碼、二維條碼的標記。主要適用于金屬銘牌及各種非金屬材料的標記及雕刻。在自動化送料系統方面，對于散裝、帶裝件加工均有完善的解決方案。該系列機器光學系統采用全密封結構、結構簡單、操作方便；冷卻方式采用風冷，大大降低了整機功率減小了占地面積。

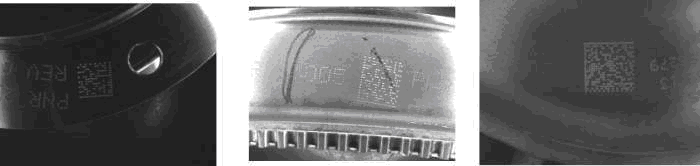

激光打印效果：


2、固定式/便攜式氣動打標機
點刻是一種敲擊標記方法，利用點敲擊的深度不同進行標記。點刻推薦用于標記需在產品周期內符號要一直存在的情況。
● 從軟塑料到硬度高達Rc60的鋼，適用的打標材料范圍廣泛
● 打標點密度高達每厘米90個
● 多種規格的打印針可供選擇，打標深度范圍為0.03 mm - 0.40 mm
● 打標表面不規則度為2mm（只能打點陣結構）

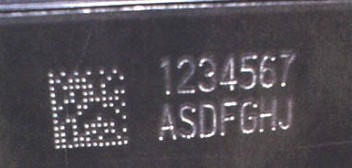

浮動針打印效果：

二、DPM碼的讀取
DPM碼讀取基本流程包括：
Ⅰ.照亮代碼
Ⅱ.定位代碼
Ⅲ.提取數據
如果DPM碼白紙黑字印刷清晰，則此過程非常容易執行。但實際上，多數代碼都不容易讀取:

Motorola推出了三款適用于DPM碼讀取的掃描設備，有線式DPM條碼掃描器，無線式DPM條碼掃描器，無線DPM數據采集器。
⑴ Motorola DS3508-DP有線式DPM條碼掃描器
(http://www.chansun.cn/Productmain/Symbol_DS3508.shtml)
Motorola DS3508-DP堅固型、全向數字掃描儀實現了惡劣行業環境中的高性能數據采集。采用突破性數字成像技術，掃描儀可以極其快速且準確地采集 1D 和 2D 條形碼、圖像和直接部件標印 (DPM) 數據，并且支持項目唯一標識 (IUID)。符合IP65密封標準，防塵防水即使在惡劣環境下使用也能保證可靠性能。明亮的LED、音量可調節的蜂鳴器以及振動尋呼機馬達，多種確認模式，可確保用戶在嘈雜的環境中給出有效反饋。

⑵ Motorola DS3578-DP無線式DPM條碼掃描器
(http://www.chansun.cn/Productmain/Symbol_DS3578.shtml)
Motorola DS3578-DP耐用型無線數字掃描器可實現全面的高性能數據采集，適用于條件惡劣的工業環境，可提高業務效率。此掃描器采用創新的數字成像技術，可以快速而準確地對一維和二維條碼和直接部件標記(DPM)進行數據采集器，同時支持貨物唯一標識（IUID）。集成的藍牙功能消除了再掃描器和主機之間使用線纜的麻煩，使員工在整個工作環境中有了更大的移動自由度，同時省卻了維修出現故障的線纜的麻煩。符合IP65密封標準，防塵防水即使在惡劣環境下使用也能保證可靠性能。明亮的LED、音量可調節的蜂鳴器以及振動尋呼機馬達，多種確認模式，可確保用戶在嘈雜的環境中給出有效反饋。

⑶ Motorola MC3190-DP無線DPM數據采集器
Motorola MC3190-DP采用Symbol SE4500一維/二維成像儀，它可采集一維和二維條碼、直接部件標記（DPM）、靜態圖像及文檔。SE4500重新詮釋了成像技術，能夠同時為一維和二維條碼提供類激光的掃描性能。
Motorola MC3190-DP所具有的安全特性能夠讓您放心地使用無線LAN通信。FIPS 140-2認證以及對最先進的加密和驗證算法的支持不僅可以確保無線傳輸的安全性和完整性，還可以確保安全訪問有線網絡。
Motorola MC3190-DP專為滿足企業中嚴苛工作環境而設計，出色的耐用性規格顯著減少了維修和故障，通過了摩托羅拉壓力和耐用性方面最嚴格的機械設計測試，能夠輕松應對日常工作中的跌落和碰撞所產生的沖擊。在工作溫度范圍內能夠承受多次從1.2米高度跌落至地面所產生的沖擊，在連續500次0.5米（1000次撞擊）后仍能表現出穩定可靠的性能。IP54密封則可以確保設備能夠在多塵環境中穩定工作——能夠防液體侵蝕，可進行擦拭。

三、Motorola DPM 設備的應用

本節主要講述Motorola DPM設備對金屬上點刻和蝕刻二維碼的掃描。尤其是在汽車零部件追溯管理上的應用。
在汽車工業中，安全和質量控制至關重要，對汽車零部件可追溯管理已成為汽車工業開展安全與質量控制的重要手段之一。通過對汽車零部件實施可追溯管理，有利于維護汽車制造商、維修商、消費者等的利益。DPM直接零件標記技術，可直接在產品的表面打上永久標記，以便在汽車零部件生命周期內的任意時間查詢其關鍵數據信息。從而更準確地追蹤每個汽車零部件。

DPM技術是一種機械加工技術，可在物體表面生成永久標識，利用該標識便于開展汽車零部件可追溯管理。DMP技術在汽車零部件可追溯管理中發揮的作用關鍵在于以下四個方面（四個方面中兼可以使用Motorola的DPM設備）：
㈠ 選擇合適的標識汽車零部件關鍵數據的手段。
隨著汽車工業信息化進程的加快，汽車工業中條碼等信息話技術的應用日益增多，為更好的利用DPM技術助力汽車零部件可追溯管理，在汽車零部件信息的采集方面引入自動識別技術手段，即利用二維條碼符號表示汽車零部件關鍵數據。二維條碼技術的應用可消除手工錄入數據的錯漏，節省時間和成本，使得汽車零部件管理過程更加高效。

可以使用Motorola DS3508-DP或Motorola DS3578-DP與電腦進行連接進行現場掃描錄入，替代手動信息的錄入，提高效率，減少差錯率的發生。


㈡ 利用DPM技術在汽車零部件表面標記出可靠清晰的用于表示汽車零部件信息的符號和圖案
為保證DPM技術生成的二維條碼符號的質量，應根據汽車零部件的材質、大小等選擇合適的DPM技術，一般選取用激光標記技術和點式標記技術。DPM設備在計算機程序的控制下，即可在汽車零部件表面標記上包含相關關鍵信息的二維條碼符號永久標識。該標識的質量如深淺、對比度等參數可利用條碼檢驗器進行分析和測量。（由于條碼檢驗器的價格非常驚人，一般可以采用Motorola DS3508-DP在線式檢測該DPM碼是否可以掃描？或者采用Motorola MC3190-DP離線式檢測該DPM碼是否可以掃描？）

㈢ 能夠準確識讀出標記在汽車零部件表面的符號或圖案所表示的數據或信息。
對金屬零部件上的DataMatrix條碼而言，由于金屬的反光特性，金屬表面會形成一片亮度特別大的鏡面反射區，影響符號的清晰度，給DataMatrix的識別造成強烈的干擾。為消除反光對識別造成的影響，一種比較好的方法是用側光的方法，即在所需識讀的汽車零部件旁放置一個點光源，使光從側面照射在條碼標記上。(Motorola DPM碼讀取設備內置630nm LED照明和快速脈沖照明技術，讓金屬DataMatrix碼在無需外部點光源的情況下仍有最高的讀取率。)

㈣ 實現與企業相應信息管理系統的數據傳輸。
目前汽車企業大多建立了自己的信息管理系統，通過二維條碼掃描儀識別并獲取的相關數據應可實現與企業相應信息管理系統的數據傳輸，以便于信息管理系統依據相關數據開展有關操作。（Motorola DS3508-DP和DS3578-DP兼可通過USB接口與客戶端PC進行連接，讀取DPM碼的信息上傳非常簡單，可以現有系統進行無縫鏈接。而Motorola MC3190-DP可通過二次開發，將讀取采集到的DPM碼信息在終端上進行處理，由于MC3190-DP的可編程性與無線LAN功能，讓信息處理和傳輸更具有多元化。）

利用DPM技術在汽車零部件表面生成的二維條碼符號永久標識，可實現在汽車零部件壽命周期內的任意時間查詢某一零部件的歷史、數據信息，有利于汽車零部件生產、裝配、銷售、維修、召回等環節開展汽車零部件可追溯管理（生產、裝配環節DS3508-DP和DS3578-DP可發揮巨大的作用；銷售、維修、召回等可溯化環節MC3190-DP可輕松實現。），同時該標識還可以作為識別假冒防偽零部件的技術手段，有利于實現對汽車零部件的質量控制。（本文引用了李娟的文章）
