一、移動標簽打印面臨的挑戰

企業為了追溯產品和庫存而使用移動數據采集和打印解決方法。然而，很多時候需要找到一個在移動環境下可以便利和靈活的進行標簽設計和打印的解決方案。用戶想要簡化標簽打印方案，期望既可以在桌面/服務器計算機，也可以在WindowsCE移動終端上進行標簽打印，而不需要通過繁瑣的應用程序轉換。

標簽設計和打印對于桌面/服務器windows是一件非常容易完成的任務，但是，移動終端的操作系統與桌面/服務器Windows操作系統是不一樣的，移動終端它沒有打印機的windows驅動程序，市面上大都需要采用編程來對COM口、藍牙或者TCP/IP端口進行標簽打印開發,這種方法既增加了復雜性又缺乏靈活性，同時也增加了移動打印的成本。而通過Pocket LabelGallery對標簽的設計和使用變得很容易，不需要額外的成本或復雜的編程技能，此外，你可以直接打印或通過網絡進行打印，而無需創建一個獨立的標簽為每個不同型號打印機來打印標簽。

二、移動標簽打印應用

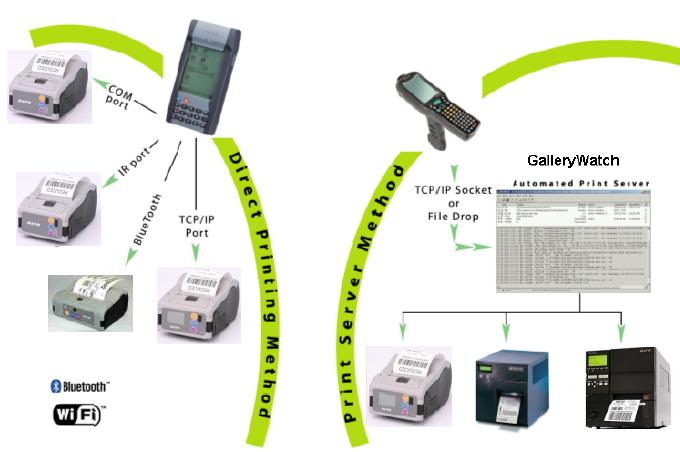

SATO Pocket LabelGallery提供三種類型的標簽打印方法：
■ 直接打印
■ 分布式打印（打印服務器）
■ 打印引擎打印方法

㈠ 直接打印方法
直接打印的方法，你直接從移動設備連接到打印機打印標簽。
您的移動設備上，必須選擇與您的移動設備的端口連接打印機。
直接打印方法具有3個端口選擇：
■ COM port
■ TCP/IP port
■ Bluetooth
使用直接打印方法要求你在標簽設計時選擇打印機的類型，對一些標簽的設計具有局限性。

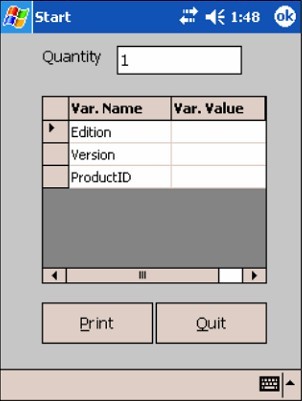

⑴ Print Label File with Pocket LabelGallery（.PNL）


Pocket LabelGallery打印PNL文件，你能夠通過掃描器掃描數據到變量字段，也能夠通過移動終端上的鍵盤輸入數據到變量字段。

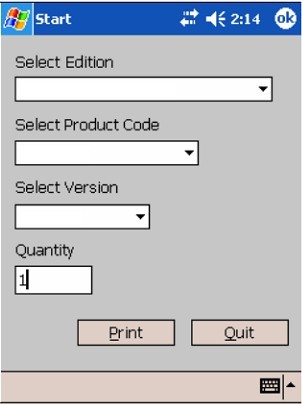

⑵ Print Form File with Pocket LabelGallery（.PFF）


Pocket LabelGallery打印PFF文件比打印PNL文件更容易，你能夠鏈接數據庫文件到PFF文件中，并能夠使用下拉列表框選擇你想要打印的數據。打印PFF文件可以簡化數據輸入，減少數據輸入錯誤，并能加快標簽打印速度。

㈡ 分布式（打印服務器）打印方法
使用分布式打印方法，會把打印的標簽從移動終端發到GalleryWatch上，GalleryWatch能夠處理打印，并可以選擇不同的打印機驅動。Pocket LabelGallery對于GalleryWatch來說相當于一個客戶端，而GalleryWatch就相當于運行在PC或服務器端的一個自動標簽打印服務器。

Pocket LabelGallery將輸出一個標簽布局和打印過程的打印請求，通過使用GalleryCommands把打印信息解碼到一個*.JOB文件，并且把*.JOB文件發送到GalleryWatch上面的一個文件觸發器或者TCP/IP socket。GalleryWatch處理這個*.JOB文件，并且打印標簽到任何一個有效的網絡打印機上。

使用分布式打印方法允許選擇打印機的類型和標簽設計與打印格式。因?yàn)樵诖蛴》��?wù)器上會運行LabelGallery Plus版的軟件，沒有設計局限。你能夠使用SATO LabelGallery Plus版本的所有功能，比如，選用TrueType字體和使用變量。

如果你想使用分布式打印方法，你既能夠用Pocket LabelGallery的.PNL，也可以用Pocket LabelGallery的.PFF，去選擇你要打印的數據字段。推薦使用Print Form File with Pocket LabelGallery（.PFF）的方式。

為了設定分布式打印方法，你需要做下述步驟：
● 選擇你的移動終端和打印服務器的通訊端口。
在你的移動終端設備上有兩個用作分布式打印方法的端口選項

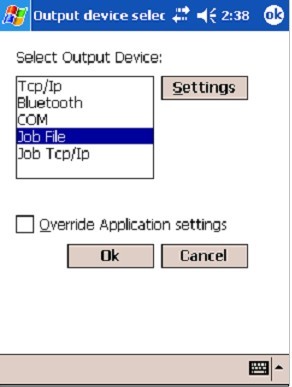

① JOB file：


*.JOB文件指定了打印標簽里的所有信息（標簽、數據和打印機）。當你通過移動終端選擇了數據并且發送打印任務，GalleryWatch檢測指定文件夾里改變的文件，然后處理數據和打印標簽。

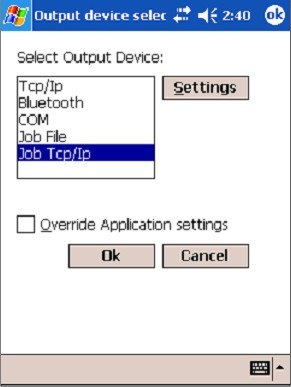

② JOB TCP/IP：


TCP/IP觸發器的工作原理類似于JOB文件觸發器。移動終端通過TCP/IP發送打印作業文件到GalleryWatch，GalleryWatch接收一個預定義TCP/IP端口上的輸入文件，然后處理數據和打印標簽。

● 安裝LabelGallery時設置你服務器/計算機上的GalleryWatch。
GalleryWatch是LabelGallery TurePro版本上的一個模塊，當觸發器事件觸發時，它自動開始打印標簽任務。觸發器事件可以通過觸發器文件、email、TCP/IP socket連接或者COM端口激活來觸發。GalleryWatch沒有限定自身觸發事件的數目，GalleryWatch執行預先設定的活動，諸如當一個或多個觸發器事件觸發時通過網絡打印機來打印標簽。你能夠使用GalleryWatch在安裝了LabelGallery軟件的計算機或網絡上自動打印標簽。如果你想要通過移動終端來遠程打印標簽，那么你就需要設置GalleryWatch具有JOB file或者TCP/IP的觸發器。

● 選擇正確的.PFF文件屬性。
如果你要通過GalleryWatch打印服務器來使用Form File去打印標簽，你就必須在計算機上使用GalleryForm來設置Form的屬性。確認window form屬性與提供的信息（移動終端和GalleryWatch打印服務器的通訊端口）是一樣的。

㈢ 打印引擎打印方法
Pocket LabelGallery Engine(PNE),短打印引擎，是一個允許其他應用程序在移動終端上控制標簽打印功能的.NET部件。Pocket LabelGallery提供一個可以嵌入到應用程序的DLL文件，你不需要了解內部打印機指令，也不需要寫打印機內部代碼或系統I/O通訊代碼，移動終端能夠通過Pocket LabelGallery作為打印引擎來打印標簽，處理打開的*.LVR,*.PNL,PFF文件，并通過TCP/IP、藍牙或COM口來打印標簽。Pocket LabelGallery Engine能夠嵌入到你移動終端上的任何數據采集應用程序中，Pocket LabelGallery的.NET部件能夠讓你為移動標簽打印程序部署一個接口去靈活的在不同SATO打印機型號中使用。
PNE也可以支持分布式打印方法，PNE創建一個具有指定打印命令的JOB文件，被保存在運行GalleryWatch的計算機或服務器上。GalleryWatch打印服務器執行GalleryCommand，并打印標簽。

三、標簽設計與標簽打印

Pocket LabelGallery的首要目的是為了可靠和快速的移動打印標簽。然而，工業標簽打印實際上是分兩步來進行的：

● 第一，設計一個標簽，并且配置打印服務器（如需要）。
在你開始為移動終端設計標簽前，你必須考慮下面幾點：
① 打印方法：
你想通過直接打印方法呢？還是通過分布式打印方法呢？
② 打印程序：
你想要使用.PNL文件呢？還是使用.PFF文件呢？
③ 在計算機上設計一個標簽或數據輸入程序：
使用LabelGallery Plus設計.PNL文件，使用GalleryForm設計.PFF文件。
Ⅰ.通過LabelGallery Plus設計一個標簽?zāi)０?/b>

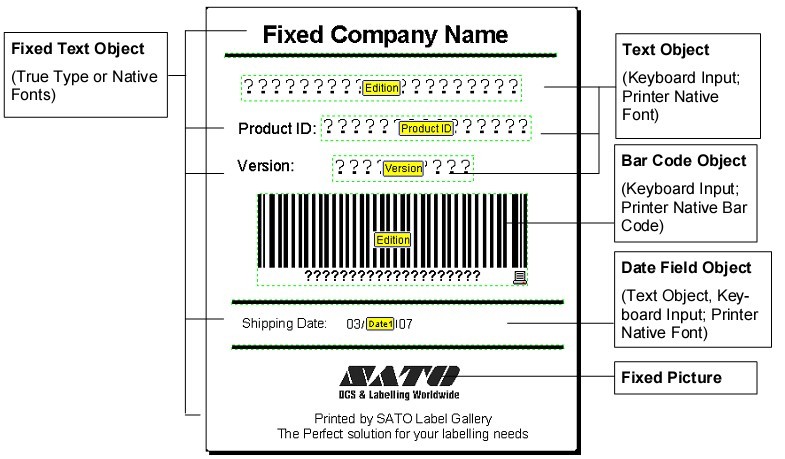

你可以通過LabelGallery設計一個標簽?zāi)０澹�例如，下面圖示使用了固定文本和鍵盤輸入變量的文本，鍵盤輸入變量的條形碼，最新日期字段文本，固定圖片。你能夠?yàn)槟愕囊苿?dòng)終端導出這個文件。


如果你想要通過Pocket LabelGallery用你的移動終端直接打印標簽，你必須考慮以下的幾點設計要求：
* 僅僅文本和條形碼才可以連接到變量。
* 標簽上所有的變量只能使用打印機內部字體，Pocket LabelGallery導出不支持變量使用TureType字體，除非你把TureType字體下載到打印機內存中了。
* 僅僅內部計數器功能在標簽上可以使用，Pocket LabelGallery導出不支持LabelGallery變量計數器。
* 選擇打印標簽的打印機來設計模板，生成的.PNL文件僅僅工作在被選擇的打印機上。

Pocket LabelGallery支持下述功能：
★ 級聯
★ 日期累加
★ 內部打印機計數器
★ 內部打印機時鐘（日期/時間）
★ EAN.UCC 128
★ 線性條碼
★ 子集
Ⅱ.通過GalleryForm設計一個Form
你能夠通過GalleryForm創建一個Form（.XFF）文件，然后導出一個.PFF文件，用Pocket LabelGallery進行打印。

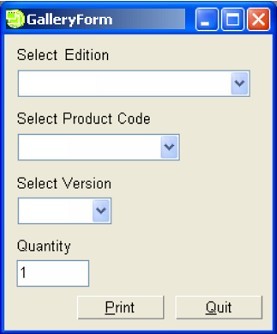

比如，GalleryForm可以讓你連接數據庫（下列菜單），這樣更容易錄入數據。


Pocket LabelGallery支持下述功能：
★ 文本，按鈕，編輯字段，備注字段
★ 組合框，列表框
★ 表，數據庫導航，數據庫查詢
Ⅲ.轉移文件到移動終端上

● 第二，在生產期間或倉儲時，輸入數據并打印標簽。

當你設計好Label和Form時，你需要把label/Form文件同步到你的移動終端上，為了從計算機上轉換文件到移動終端上，你必須在計算機上安裝微軟ActiveSync軟件。ActiveSync允許使用USB、串口、IR紅外和TCP/IP無線進行預訂時間間隔的同步。
Ⅰ.通過LabelGallery Plus導出一個標簽
你可以使用LabelGallery Plus中的“Export to Pocket PC”命令去導出一個標簽。導出命令保存的文件是移動終端上的Pocket LabelGallery可讀取的文件。

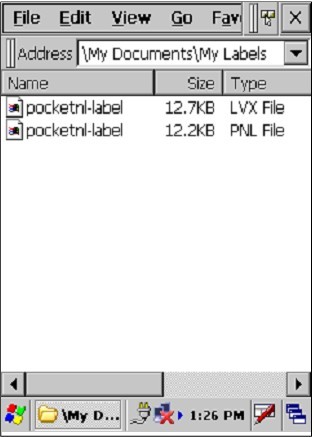

當導出一個標簽時，會有兩個文件生成：
★ *.LVX文件，包括標簽上面的變量信息。
★ *.PNL文件，包含打印機特定的代碼中的所有對象導出的標簽布局。


這兩個文件將被保存在相同文件夾內，需要手動把*.LVX和*.PNL文件傳輸?shù)揭苿?dòng)終端上。
Ⅱ.通過GalleryForm導出一個Form
GalleryForm提供一個同步向?qū)�，讓你的Form傳輸?shù)揭苿?dòng)終端上。導出命令保存一個在移動終端上的Pocket LabelGallery可讀的格式。
如果你想連接數據庫，導出數據庫文件將被存儲在一個*.SDF文件格式中。實際的數據庫并不能傳輸?shù)揭苿?dòng)終端上，你如果更換數據庫，你不得不在計算機上改變Form文件，然后再次上傳到移動終端上。
