斑馬條碼打印機（ZPL）可以通過^BC指令來進行code128條形碼的打印。
一、斑馬^BC指令的描述
code128是一種高密度、可變長、連續的字母數字符號。它的目的是編碼復雜的產品標識。每個code128字符，包括六個要素：三個條和三個空。
● ^BC支持一個固定打印比率。
● 數據（^FD）受限于標簽的寬度。
斑馬^BC指令格式如下：
^BCo,h,f,g,e,m
這里：
① ^BC = Code128條形碼
② o = 方向
默認值：當前^FW的設置
N = 正常
R = 順時針旋轉90度
I = 倒轉180度
B = 鏡像
③ h = 條形碼高度
默認值：由^BY來設置
其他值：1dot 到 9999dots
④ f = 打印釋義行
默認值：Y =Yes
其他值：N =No
⑤ g = 條碼上打印釋義行
默認值：N =No
其他值：Y =Yes
⑥ e = UCC校驗位
默認值：N =No
其他值：Y =Yes
⑦ m = 模式，N、U、A、D可選
默認值：N =沒有模式可選
其他值：U =UCC模式，（^FD或^SN語句必須包括19個數字，它也可以包含有效的字母），C字符集中的FNC1將被自動選擇使用；在^FD或^SN語句中超出19位的多余位數將被濾掉，而低于19位數字的，將在右側增加0補充至19位。
其他值：A =Automatic模式，Automatic模式分析發送來的數據，并自動確定最佳的分配方法；完整的ASCII字符集都可以用使用在^FD語句中，打印機將決定什么時候轉變字符子集，四個或者更多的數字位將導致自動轉換為C字符集。
其他值：D =新模式(F/W為x.11.x版本或以上)，●將允許處理帶應用程序標識符或不帶應用程序標識符的UCC/EAN；●代碼以FNC1開始標識一個UCC/EAN128條形碼；●打印機將自動去掉括號和空格進行編碼，但括號和空格在釋義行可見；●打印機將自動判斷，如果需要一個校驗位，計算出來，并打印它；●自動調整釋義行
二、code128條形碼子集
code128碼有三個字符的子集。在每個子集中都有106個編碼打印字符，每個字符集最多可以有三個不同的含義，這取決于所使用的字符子集。三個code128字符子集分別被稱為：●子集A；●子集B；●子集C
子集可以通過下述兩種方法之一進行選擇：
Ⅰ.在與該條形碼關聯的字符串數據（^FD）中，使用一個特殊的調用代碼。
Ⅱ.將所需的啟動代碼放在的數據開始的位置。如果沒有啟動代碼輸入，子集B將被使用。
要改變一個條形碼內的子集，在相應的數據串點上放置適當的調用代碼，新的子集將保持有效，直到出現了其他的調用代碼。 （例如，在子集C中，使用一個“>7”數據改變到A的子集），下表顯示了code128三個子集的調用代碼和開始字符代碼。
① 子集A和子集C的規則
code128的子集A和子集C在數據字符串中需要通過雙位數來進行編程，00-99。在子集A中，每個雙位數來作為一個單字符編碼到條形碼中；子集C是直接被打印的。
② 子集B的規則
子集B是直接作為ASCII文本編程的，除了大于94的和一些特殊字符（^ > ~）外，而這些字符必須通過調用代碼來進行編程。
③ code128字符集，詳見http://www.chansun.cn/code128_width.shtml
④ UCC/EAN-128符號體系
應用標識符數據UCC/EAN-128，是一種code128碼的變體，專門保留為EAN和UCC使用，它的目的不是用于零售網點的數據掃描。
UCC/EAN-128有很多優勢，它是當今最完整的字母數字一維條碼，使用三種不同的字符集（A,B,C）有利于完整的對128個ASCII字符進行編碼；code128條形碼是最緊湊的線性條碼；字符集C可以使雙密度模式來代表的數字數據，在這種模式下，兩個數字用一個符號字符代表以節省寶貴的空間。
UCC/EAN-128條碼始終包含一個特殊的非數據字符被稱為功能1（FNC1），它跟在條碼的起始字符后。它使掃描器和處理軟件能夠自動識別UCC/EAN-128和其他條碼符號，隨后只處理相關數據。
UCC/EAN-128條碼是由靜止區、一個code128的起始字符A，B或C、1個FNC字符、數據（應用程序標識符加上數據字段）、校驗字符、停止字符和一個尾隨的靜止區來組成。
UCC/EAN，UCC/128有幾種方式來聽取它所使用的代碼。這取決于所使用的應用程序標識符代碼。
下面是UCC應用標識符表：
| 數據內容 |
應用標識符（AI） |
另加下列數據結構 |
| Serial Shipping Container Code (SSCC) |
00 |
整整18個數字 |
| Shipping Container Code |
01 |
整整14個數字 |
| Batch NumberS |
10 |
最大可到20個字母數字 |
| Production Date (YYMMDD) |
11 |
整整6個數字 |
| Packaging Date (YYMMDD) |
13 |
整整6個數字 |
| Sell By Date (YYMMDD) |
15 |
整整6個數字 |
| Expiration Date (YYMMDD) |
17 |
整整6個數字 |
| Product Variant |
20 |
整整2個數字 |
| Serial Number |
21 |
最大可到20個字母數字 |
| HIBCC Quantity, Date, Batch and Link |
22 |
最大可到29個字母數字 |
| Lot Number |
23* |
最大可到19個字母數字 |
| Quantity Each |
30 |
|
| Net Weight (Kilograms) |
310** |
整整6個數字 |
| Length, Meters |
311** |
整整6個數字 |
| Width or Diameter (Meters) |
312** |
整整6個數字 |
| Depths ( Meters) |
313** |
整整6個數字 |
| Area (Sq. Meters) |
314** |
整整6個數字 |
| Volume (Liters) |
315** |
整整6個數字 |
| Volume (Cubic Meters) |
316** |
整整6個數字 |
| Net Weight (Pounds) |
320** |
整整6個數字 |
| Customer PO Number |
400 |
最大可到29個字母數字 |
| Ship To (Deliver To) Location Code
using EAN 13 or DUNS Number with leading zeros |
410 |
整整13個數字 |
| Bill To (Invoice To) Location Code
using EAN 13 or DUNS Number with leading zeros |
411 |
整整13個數字 |
| Purchase from |
412 |
整整13個數字 |
| Ship To (Deliver To) Postal Code
within single postal authority |
420 |
最大可到9個字母數字 |
| Ship To (Deliver To) Postal Code
with 3-digit ISO Country Code Prefix |
421 |
3個到9個字母數字 |
| Roll Products - width, length,
core diameter, direction and splices |
8001 |
整整14個數字 |
| Electronic Serial number for
cellular mobile phone |
8002 |
最大可到20個字母數字 |
注：對于僅僅需要表明年和月的，數據字段被設置為“00”
三、斑馬^BC指令打印code128條形碼示例
1、通過子集A來進行打印
指令代碼如下：
^XA
^FO100,70^BY3^BCN,100,Y,N,N
^FD>93547363717181920^FS
^XZ
打印結果如下：
2、通過子集C來進行打印
指令代碼如下：
^XA
^FO100,70^BY3^BCN,100,Y,N,N
^FD>;5633765412^FS
^XZ
打印結果如下：
3、具有子集C轉換到子集B，然后再轉換為子集A
指令代碼如下：
^XA
^FO50,50^BY3^BCN,100,Y,N,N
^FD>;382436>6CODE128>752375152^FS
^XZ
打印結果如下：
“>;”為子集C的開始字符代碼，“>6”表示轉換為子集B，“>7”表示轉換為子集A。

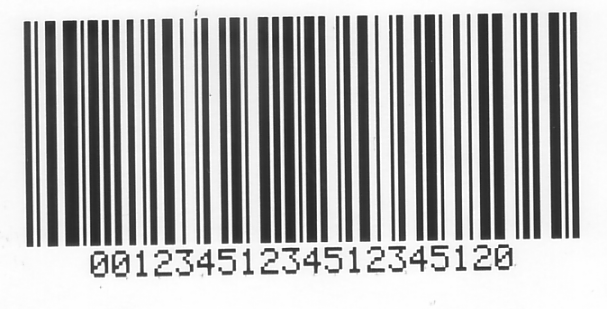

4、幾種方法來編寫代碼，打印EAN/UCC-128條形碼，應用標識符為'00'
4.1 m參數使用'N'，應用標識符為00
代碼如下：
^XA
^FO90,200^BY4^BCN,256,Y,N,Y,N^FD>;>80012345123451234512^FS
^XZ
打印效果如下：
■
>;>8，設置子集C 和功能1（FCN1）
■ 00后面有17個字符，校驗位自動生成打印第20個字符（由e參數來決定）
■ 當m參數設置為N時，位數并不限制在19個字符
4.2 m參數使用'U'，應用標識符為00
代碼如下：
^XA
^FO90,200^BY4^BC,256,Y,N,,U^FD0012345123451234512^FS
^XZ
打印效果如下：
■ 當m參數選擇U時，在^FD后面只能使用19個字符，不能多也不能少
■ 子集C和FNC1是被自動選擇的
■ 校驗位是被自動插入的

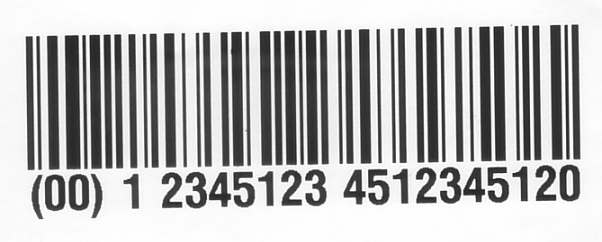

4.3 m參數使用'D'，應用標識符為00
代碼如下：
^XA
^FO50,200^BCN,150,Y,N,,D^FD(00) 1 2345123 4512345120^FS
^XZ
打印效果如下：
■ 這個0（數據結束時）是個假字符，作為一個占位字符，打印機將自動插入一個校驗位，在這個列子中校驗位剛好也是0
■ 子集C和FNC1是被自動選擇的
■ 括號和空格，可以出現在數據中
■ 校驗位是自動插入的。打印機將自動計算校驗位，并把其寫入到條形碼的釋義行。
■ 釋義行也將顯示括號和空格，但不會在實際的條碼里。

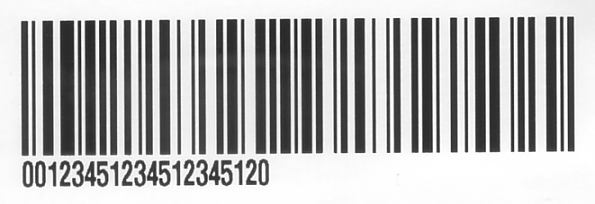

4.4 使用不同的字體來打印釋義行（F/W版本為x.10.x或者更新的版本）
代碼如下：
^XA
^FO50,200^A0N,40,30^BCN,150,Y,N,Y^FD>;>80012345123451234512^FS
^XZ
打印效果如下：
■ ^A0N,40,30命令行可以改變釋義行的字體和大小。

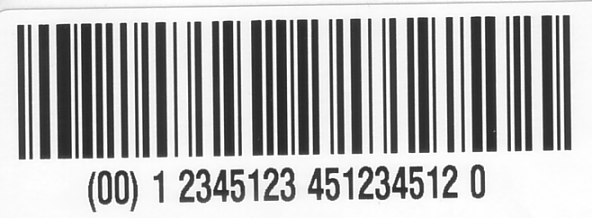

4.5 使用不同的字體來打印釋義行（F/W版本為x.10.x以下版本）
代碼如下：
^XA
^FO25,25^BCN,150,N,N,Y^FD>;>80012345123451234512^FS
^FO100,190^A0N,50,40^FD(00) 1 2345123 451234512 0^FS
^XZ
打印效果如下：
■ 需要編寫一個單獨的文本字段。
■ 條形碼的釋義行需要被關閉，參數f必須為N
■ ^A0N,50,40命令行可以改變釋義行的字體和大小。
■ 你必須確保你在文本字段中輸入正確的校驗數字
■ 創建一個單獨的文本域，用括號和空格來格式釋義行。
5、具有多個應用標識符的EAN/UCC-128條形碼打印 FNC1(>8)將被插入在兩個AI之間
5.1 m參數使用A（自動）
^XA
^BY2,2.5,193^FO33,400^BCN,,N,N,N,A^FD>;>80104017773003486>8100008535>8910001>837252^FS
^FT33,625^AEN,0,0^FD(01)04017773003486(10)0008535(91)0001(37)252^FS
^XZ
5.2 m參數使用U
^XA
^BY3,2.5,193^FO33,200^BCN,,N,N,N,U^FD>;>80204017773003486>8100008535>8910001>837252^FS
^FT33,455^A0N,30,30^FD(02)04017773003486(10)0008535(91)0001(37)252^FS
^XZ
5.3 m參數使用D
^XA
^PON
^LH0,0
^BY2,2.5,145^FO218,343^BCB,,Y,N,N,D^FD(91)0005886>8(10)0000410549>8(99)05^FS
^XZ
