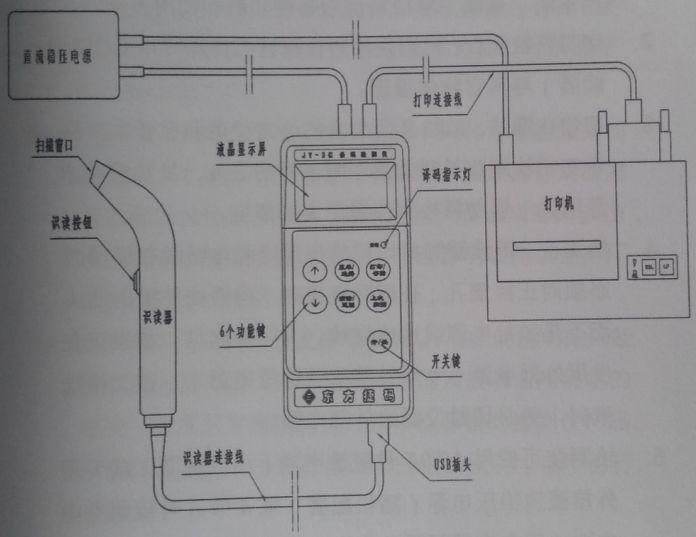

一、JY-3C條碼檢測儀和配件組成

1.1 JY-3C檢測儀按鍵和指示

按鍵和指示燈	功能
開/關	(1)開機，接通檢測儀電源。(2)關機，關閉檢測儀電源。(3)喚醒，檢測儀在節電睡眠狀態時，被喚醒進入正常工作狀態。
上翻	(1)顯示換行或翻屏。(2)變換顯示各級菜單。(3)在各級菜單中變換顯示功能和參數。
下翻	(1)顯示換行或翻屏。(2)變換顯示各級菜單。(3)在各級菜單中變換顯示功能和參數。
菜單/選擇	(1)進入功能菜單。(2)各級菜單或功能選擇。(3)對選擇結果進行確認。
清除/返回	(1)清楚屏幕顯示結果。(2)返回上一級菜單或上一次的選擇。(3)返回開機初始狀態。
打印/存儲	(1)存儲掃描結果到機內的存儲器。(2)打印檢測結果。
上次掃描	查看第1-N次掃描結果（檢測儀設定為N次檢測，完成全部掃描，顯示條碼檢測平均值后）。單次檢測時，此按鈕無效。
譯碼指示燈	(1)開機，指示燈亮起。(2)條碼掃描通過，顯示為綠燈。(3)條碼掃描不譯碼或未通過條碼預設合格等級，顯示為紅燈。

1.2 JY-3C檢測儀功能
（1）自動分辨被識讀條碼的碼制，可從正反兩方向識讀條碼符號。
（2）可檢測EAN-13、EAN-8、UPC-A、UPC-E、交叉二五條碼、ITF條碼、128條碼、三九條碼、庫德巴條碼等多種碼制。
（3）自動選擇適合的測量孔徑，給出依據條碼分級檢測方法的檢測數據。
（4）可選擇單次或N次（最多10次）掃描，選擇N次掃描時，可得到條碼N次掃描的平均符號等級。
（5）可存儲不少于1000個EAN-13條碼符號的單次檢測結果。
（6）中文，英文操作菜單及結果顯示。
（7）具有RS-232通訊接口，可連接打印機打印檢測結果。
（8）可用U盤導出檢測數據（與檢測用CCD識讀器共用USB接口）
（9）具有自動/手動關機功能，可以設置節電睡眠和自動關機時間。
（10）低電壓警示，檢測儀電池將耗盡時檢測儀每隔13-15秒自動發出“嘀”聲的低壓警示。
（11）允許使用三種方式供電：4節5號堿性電池（隨機配置）/專用外接直流穩壓電源（隨機配置）/4節鎳氫5號充電電池（用戶自行配置）。

1.3 JY-3C檢測儀技術指標
（1）測量光源：660nm
（2）測量孔徑（四檔等效孔徑）：0.076mm（3mil），0.127mm（5mil），0.152mm（6mil），0.254mm（10mil）
（3）允許測量條碼最大長度（含條碼空白區）：72mm
（4）檢測結果存儲容量：1000個EAN-13單次檢測結果
（5）結果輸出：
① 中文顯示：雙行液晶屏
② 譯碼狀況指示：雙色譯碼指示燈
③ 聲音提示：蜂鳴器
④ 打印檢測結果：RS-232接口
⑤ 檢測數據導出：USB接口
（6）電源：4節5號堿性電池（隨機配置）/專用外接直流穩壓電源（隨機配置）/4節鎳氫5號充電電池（用戶自行配置） （7）重量：檢測儀主機（不包含電池）：0.3Kg，打印機（不包含電源）：0.4kg

1.4 JY-3C檢測儀使用條碼和存儲條件

1.4.1 使用條件：
（1）使用環境：潔凈少塵，無震動和電池干擾。勿將檢測儀置于強光直射之處，勿將儀器置于水源和發熱器附件，切勿將檢測儀（特別是CCD識讀器）與其他物體撞擊。
（2）環境溫度：10-40℃，環境濕度：30%-80% RH。
（3）電源：4節5號堿性電池（隨機配置）/專用外接直流穩壓電源（隨機配置）/4節鎳氫5號充電電池（用戶自行配置）。
（4）被測條碼：表面潔凈，無塵、油和碎屑。
提示：以上給出的檢測儀工作的環境溫度和濕度是檢測儀能夠正常工作的環境溫度和濕度條件。條碼檢測的環境、溫度和濕度、照明應符合GB/T18348的相關要求。

1.4.2 存儲條件：
（1）存儲溫度：5-50℃
（2）存儲濕度：10%-90% RH

二、JY-3C條碼檢測儀的操作和使用

2.1 JY-3C檢測儀的安裝
檢測儀使用之前，須完成下列安裝操作。

2.1.1 電源的選擇和安裝。
檢測儀的電源允許使用以下三種方式之一。
方式一：使用4節5號堿性電池。在檢測儀的背后上部，有電池倉蓋。請向上（儀器頂部）滑動，取下電池倉蓋，按電池倉盒內指示的“+”“-”極方向裝入電池，向下滑動電池倉蓋，將倉蓋蓋好。
提示：為保證檢測儀正常工作，切勿使用新舊程度不同或品牌不同的電池。如果超過一周不使用檢測儀時，請取出電池另外存放。檢測儀使用過的報廢電池，請遵照國家或地區的相關規定進行回收或處置。
方式二：使用專用外接直流穩壓電源。將隨機配置的專用外接直流穩壓電源插入AC220V插座，電源的一個輸出端作為檢測儀的電源輸入端，插入檢測儀頂端的外接電源插口。
提示：專用外接直流穩壓電源有相同的兩組輸出。為安全起見，兩組輸出的插頭完全相同，他們的輸出參數相同。可同時為檢測儀主機和隨機配置的打印機供電。在不使用打印機時，為打印機供電的電源插頭可以空置，但不要使其接觸金屬物品!使用專用外接直流穩壓電源時，檢測儀會自動切斷機內電池供電。請勿隨意使用其他穩壓電源，否則可能會造成檢測儀不能正常工作或者損壞。
方式三：使用4節5號鎳氫充電電池（4節鎳氫充電電池及其充電器由用戶自行配備）。與安裝堿性電池彎曲 相同，取下儀器背部的電池倉蓋，按電池倉盒內指示的“+”“-”極方向裝入電池，向下滑動電池倉蓋，將倉蓋蓋好。
建議使用容量不小于2300mA（電壓1.25V）的5號鎳氫充電電池。如果使用低于此容量的鎳氫充電電池，電池的持續工作時間可能較短。
注意：檢測儀只能使用鎳氫充電電池，不允許使用鎳鎘充電電池、鋰充電電池或其他種類的充電電池，以免造成對儀器的損害，甚至引發危險情況！
提示：為保證檢測儀正常工作，切勿使用新舊程度不同或品牌不同的電池。如果超過一周不使用檢測儀時，請取出電池另外存放。檢測儀使用過的報廢電池，請遵照國家或地區的相關規定進行回收或處置。

2.1.2 打印機的安裝。
如果需要打印檢測結果，使用本機配置的專用打印機電纜連接檢測儀主機和隨機配置的打印機。
注意：連接專用打印機電纜時必須關閉檢測儀主機電源，同時斷開打印機的電源（拔除打印機的電源線），以免損壞檢測儀和打印機的RS-232通訊接口。

2.1.3 JY-3C檢測儀顯示角度的調整
為方便檢測儀的操作者觀察屏幕上的顯示結果，可以使用檢測儀主機背后的支架調整檢測儀的仰角。
提示：調整和使用檢測儀支架時，請勿過度用力，以免損壞支架和支架的定位裝置。

2.1.4 檢測數據的導出
如果需要將存儲在檢測儀機內的檢測數據導出，可以準備好一個U盤（用戶自行配置，容量大于1G）。
完成檢測儀安裝工作后，可以進入檢測儀的設置和條碼檢測工作。

2.2 JY-3C檢測儀的操作和使用

2.2.1 檢測儀開機
檢測儀安裝完成后，按下檢測儀面板的開/關鍵，即接通電源，檢測儀操作系統和應用程序自檢啟動，啟動和自檢需要15-20秒，請耐心等待。蜂鳴器發出“嘟”長音，液晶屏上顯示：JY-3C 準備掃描！，表示檢測儀準備就緒，可以進行功能設置或檢測條碼符號。

2.2.2 檢測儀的功能和設置
檢測儀共有三項一級菜單（一級菜單中包含二級菜單和三級菜單）內容可供用戶選擇和設定。
菜單列表：

一級菜單	二級菜單	三級菜單
● 信息	◆ 顯示完整譯碼
	◆ 譯碼
	◆ 數據導出
● 校準	◆ 最小值
	◆ 最大值
	◆ 校準
● 設置	◆ 掃描次數
	◆ 合格等級
	◆ 計量單位
	◆ 語言
	● 時間	◆ 時區
		◆ 時間
		◆ 日期
	● 電源	◆ 睡眠時間
		◆ 關機時間
	● 打印機設置	◆ 添加打印紙

開機后，按下檢測儀面板的菜單/選擇鍵，進入功能設置程序，功能使用和設置的順序如下。

2.2.2.1 信息
◆ 顯示完整譯碼
功能：在條碼譯碼字符大于15位時，檢測儀的屏幕一行（最多顯示15個西文字符）不能顯示全部譯碼數據，應用此功能可以查看完整的上次掃描譯碼數據。
提示：如果條碼譯碼字符小于或等于15位時，可以在一行內顯示全部譯碼，無需使用本功能。
方法：按下檢測儀面板的菜單/選擇鍵，進入檢測儀的功能選擇菜單，液晶屏上顯示：

按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

查看本次掃描完整的譯碼數據，顯示本次掃描的全部譯碼數據的前兩行，按下檢測儀面板的↓鍵，繼續查看本屏未看到的譯碼數據。
◆ 譯碼
功能：針對128條碼的字符集A、字符集B、字符集C在液晶屏上的表示方法。
方法：檢測128條碼之后，按下檢測儀面板的菜單/選擇鍵，進入檢測儀的功能選擇菜單“顯示完整譯碼”，按下檢測儀面板的↓鍵，液晶屏上顯示：
◆ 數據導出
功能：從檢測儀內置存儲器中導出已經存儲的檢測數據，導出的數據為txt格式，可以在計算機中應用。從檢測儀機內存儲器向U盤導出的檢測數據不能再導入檢測儀。
方法：按下檢測儀面板的菜單/選擇鍵，逐步進入檢測儀的功能選擇菜單“譯碼”，按下檢測儀面板的↓鍵，液晶屏上顯示：

從檢測儀下部USB接口上，拔除CCD識讀器，插入U盤（U盤容量大于等于1G）。
按下檢測儀面板的菜單/選擇鍵，開始執行檢測數據的導出工作，在此期間，請不要拔出U盤，直至液晶屏上顯示：

此時，從檢測儀機內置存儲器中已經導出全部已經存儲的檢測數據，檢測儀機內存儲器同時自動清空。

2.2.2.2 校準

功能：為使檢測儀能夠準確判別條碼符號的各項指標，在每次開機后，應用隨機配置的檢測儀校準板，對檢測儀進行開機校準。
提示：隨機配置的條碼標準板是按照ISO9001的要求進行生產和檢測的，確保校準板對標準的可追溯性，符合JY-3C條碼檢測儀對于校準板的全部要求。
注意：校準板使用過程中，應保持清潔，切勿被污損、折疊等造成物理損傷，切勿在陽光下暴曬。請勿使用已被損傷的校準板對檢測儀進行校準，對于受到物理損傷或陽光暴曬的校準板應早日替換。校準板不使用時，應將校準板置于隨機的封套內，放置在避光、干燥之處。
注意：校準板是價值較高的標準用具，且不在儀器的保修范圍內。校準板的使用壽命為自交付用戶時起的一年。如果需要新的校準板，請聯系敏用數碼。
方法：進入功能設置程序后，按下檢測儀面板的↑或↓鍵，液晶屏上顯示：

按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

按下檢測儀面板的↑或↓鍵，液晶屏上顯示：

調整屏幕顯示的最小值與校準板上給出的“Rmin”（例如Rmin5%）值相同。
按下檢測儀面板的菜單/選擇鍵，確認已經設定的“最小值”。 按下檢測儀面板的↓鍵，液晶屏上顯示：

按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

按下檢測儀面板的↑或↓鍵，調整屏幕顯示的最大值與校準板上給出的"Rmax"（例如Rmax85%）值相同。
按下檢測儀面板的↓鍵，液晶屏上顯示：

按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

取出隨機配置的檢測儀校準板，手握CCD檢測識讀器，使CCD識讀器的識讀窗口貼近檢測儀校準板第一排兩個條碼之中的任意一個條碼符號，輕輕按動CCD檢測識讀器的識讀鈕三次，每按動一次識讀鈕，如果完成識讀，顯示器上的校準掃描次數會提示成：（1/3），（2/3），直至液晶屏上顯示校準成功。
按下檢測儀面板的清除/返回鍵，液晶屏上顯示：

儀器校準工作完成。
按下檢測儀面板的↓鍵，液晶屏上顯示：

2.2.2.3 設置

◆ 掃描次數
功能：為完成條碼的N次求均檢測，調整或設置掃描次數。
方法：進入功能設置程序后，按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

提示：手冊目前屏幕上的“1”只是示例，實際上這個數字是用戶上次設定的數值，以下其他的示例均同。
按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

按下檢測儀面板的↑或↓鍵，調整或設置條碼檢測N次求均的“掃描次數”（1≤N≤10）。再按下檢測儀面板的菜單/選擇鍵，確認已經設定的掃描次數。液晶屏上顯示掃描次數。
提示：掃描次數的選擇依據國家標準和國際標準執行。
按下檢測儀面板的↓鍵，液晶屏上顯示：

◆ 合格等級
功能：由用戶設置條碼檢測的合格等級。
方法：進入功能設置程序后，按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

按下檢測儀面板的↑或↓鍵，合格等級的范圍可以設定為0.5~3.5級，可以設置的等級間隔為0.5級。
按下檢測儀面板的↑或↓鍵，選擇需要設定的合格等級，再按下檢測儀面板的菜單/選擇鍵，確認已經設定的合格等級。
提示：條碼的合格等級通常來源于標準或條碼生產和接收雙方的協商結果。
按下檢測儀面板的↓鍵，液晶屏上顯示：

◆ 計量單位
功能：檢測儀可以按照公制或英制計量單位給出檢測結果。
方法：進入功能設置程序后，按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示：

按下檢測儀面板的↑或↓鍵，可以往復選擇公制或英制，再按下檢測儀面板的菜單/選擇鍵，確認已經選擇的計量單位。
提示：在中國境內，依照中國標準使用公制單位的用戶可以不改變出廠設置（出廠時設置成公制單位），直接使用。
按下檢測儀面板的↓鍵，液晶屏上顯示：

功能：檢測儀可以顯示中文和英文菜單，給出以中文和英文表示的檢測結果。
方法：進入功能設置程序后，按下檢測儀面板的菜單/選擇鍵，液晶屏上顯示語言，按下檢測儀面板的↑或↓鍵，可以往復選擇中文（屏幕顯示：中文）或英文（屏幕顯示：English）。
再按下檢測儀面板的菜單/選擇鍵，確認已經選擇的語言。
按下檢測儀面板的↓鍵，液晶屏上顯示：

按下檢測儀面板的↓鍵，液晶屏上顯示：

◆ 電源
功能：設置檢測儀的節電睡眠時間和自動關機時間。
節電睡眠狀態：是檢測儀的節電工作模式，在沒有任何操作的前提下，經過設置的節電睡眠時間之后，檢測儀進入節電睡眠狀態。在節電睡眠狀態時，按下檢測儀面板的開/關鍵，可以將檢測儀喚醒，重新進入正常工作狀態。節電睡眠時間的設置范圍為0-5分鐘，時間步長為1分鐘。
自動關機：為保證儀器的安全和節約電能，從睡眠開始，經過設置的自動關機時間之后，檢測儀自動對主機斷電。屏幕將顯示“退出.......”，并伴有提示音。按下檢測儀面板的開/關鍵，將檢測儀電源接通，重新進入正常工作狀態。自動關機時間的設置范圍為0-30分鐘，時間步長為1分鐘。
按下檢測儀面板的↓鍵，液晶屏上顯示：

◆ 打印機設置
功能：設定兩個打印結果之間的走紙間距，設置范圍為行間距0-10（出廠設置為5）。
再按下兩下檢測儀面板的清除/返回鍵，返回主菜單，液晶屏上顯示JY-3C準備掃描。
在主菜單狀態下，可以進行條碼檢測工作。

2.2.3 條碼檢測
（1）檢測儀開機，液晶屏上顯示，JY-3C準備掃描。
可使用CCD識讀器對條碼符號進行掃描。
（2）開機校準
應用2.2.2.2檢測儀校準的內容，對檢測儀進行開機校準。
（3）檢測掃描
Ⅰ.手持CCD識讀器的中后部，將掃描窗口垂直并緊貼被測條碼符號，掃描窗口從左至右覆蓋被測的條碼符號。
Ⅱ.握持CCD識讀器之手的食指按下CCD識讀器的識讀按鈕，聽到蜂鳴器的提示聲音，即完成一次掃描，顯示器上顯示檢測結果。
提示：掃描條碼符號時應注意：
① 被測條碼符號應放置于無震動、清潔且不反光的深色平面上。
② 掃描條碼符號時，應保持CCD識讀器窗口平貼于條碼之上，并保持平穩狀態。
③ 理想的掃描軌跡是一條垂直于被測符號條和空的直線。稍有傾斜不影響識讀，但可能影響檢測數據的準確性。

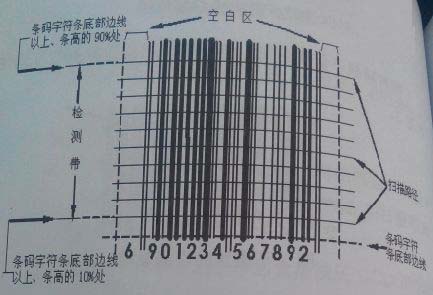

④ 為反映條碼符號的整體印制水平，通常應選擇N次求均的方法，選取多個掃描路徑進行掃描分析，得到條碼的N次求均的平均符號等級。這在很多時候和很多場合是有意義的。按照相關標準中的規定，多個掃描路徑的選取應取被測條碼條高的10%-90%作為檢測帶，如下圖：

2.2.4 檢測結果的顯示和輸出
檢測結果的顯示和輸出通過蜂鳴器聲音提示、液晶屏顯示、譯碼指示燈、打印機打印等幾種方式完成。

2.2.4.1 譯碼不成功的顯示和輸出
條碼符號在掃描結束后，若譯碼不成功或符號等級為0或未達到預設合格等級（假定預設合格等級為1.5），蜂鳴器發出一長聲，面板右上角的譯碼指示燈顯示紅色，液晶屏上顯示如以下三個示例：



可以繼續進行檢測掃描。

2.2.4.2 譯碼成功的顯示和輸出
條碼符號在掃描結束后，若譯碼成功，蜂鳴器發出一短聲，面板右上角的譯碼指示燈顯現綠色，液晶屏上顯示譯碼及檢測結果。按下檢測儀面板的↑或↓鍵查看各項檢測結果。完成查看工作后，按下檢測儀面板的清除/返回鍵返回主菜單，開始下一個條碼掃描準備。

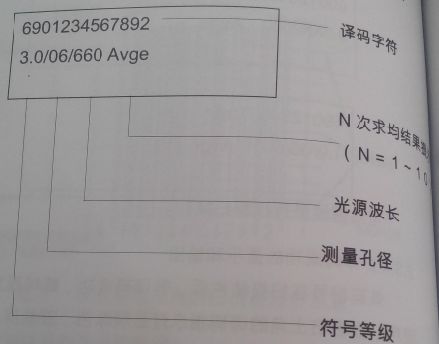

① 單次掃描時，檢測儀的屏幕上檢測結果顯示首屏內容如下：

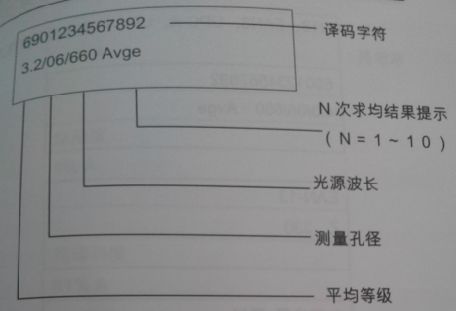

② 多次掃描時：檢測儀被設為N次檢測時，每掃描一次，蜂鳴器發出提示聲音（一短聲：達到預設合格等級；一聲長：沒有譯碼或未達到預設合格等級或符合等級為0）；面板右上角的譯碼指示燈顯示綠色或紅色；液晶屏上顯示當次譯碼及檢測結果，第二行提示已完成的掃描次數。在完成N次掃描后，檢測儀進入N次求均的檢測結果輸出狀態，液晶屏顯示N次求均的檢測結果的首屏內容如下：

多次掃描結束后，可查看任意一次掃描結果，按下檢測儀面板的上次掃描鍵查詢。
提示：Ⅰ.若條碼字符數量超過15位，液晶屏上第一行無法全部顯示，按兩次檢測儀面板的菜單/選擇鍵，液晶屏顯示完整的譯碼結果。Ⅱ.N次掃描結束后，液晶屏上給出最終符號平均等級（數值等于各次掃描等級的算術平均值，可以是小數）。Ⅲ.N次掃描時，沒有譯碼不計在掃描次數之內，而其他情況都記入掃描次數。

2.2.4.3 常用條碼碼制的檢測結果液晶屏顯示示例
① EAN13、EAN8、UPC-A、UPC-E條碼檢測結果顯示示例：
6901234567892
4.0/06/660 Avge
EAN-13
Z 330
左空白區 通過
右空白區 通過
符號反差 79%A
最小邊緣反差 67%A
調制比 84%A
缺陷度 8%A
可譯碼度 81%A
參考譯碼 100%A
最低反射率 2%A
條偏差 -5%（32%）
放大系數 100%
條偏差中的-5%為實測的條的平均偏差，括號中的32%為條偏差的允許偏差。
提示：Ⅰ.根據國家標準和國際標準，檢測儀給出的檢測結果中的一些指標參與條碼符號的符號等級判斷，其他指標雖然不參與條碼符號的符號等級判斷，但給出這些指標有益于輔助判斷和調整，改進條碼符號的印制質量。
Ⅱ.對于EAN和UPC條碼，根據國家標準和國際標準，參與條碼符號的符號等級判斷的指標（參見附錄A）。對于其他條碼碼制，參與條碼符號的符號等級判斷的指標，可以參閱各種條碼的相關標準。（參見附錄B）
② Code128條碼檢測結果顯示示例：
690123456789234
4.0/06/660 Avge
Code128
Z 377
左空白區 通過
右空白區 通過
符號反差 75%A
最小邊緣反差 60%A
調制比 80%A
缺陷度 14%A
可譯碼度 91%A
參考譯碼 100%A
最低反射率 1%A
條偏差 -3%（33%）
③ Code39條碼、Codabar條碼檢測結果顯示示例：
12345678902
3.0/05/660 Avge
Code39
Z 249
左空白區 通過
右空白區 通過
符號反差 78%A
最小邊緣反差 53%A
調制比 68%B
缺陷度 10%A
可譯碼度 84%A
參考譯碼 100%A
最低反射率 2%A
條偏差 -6%（27%）
寬窄比 2.5
④ 交叉25條碼、ITF條碼檢測結果顯示示例：
690123456787
4.0/10/660 Avge
交叉25碼
Z 380
左空白區 通過
右空白區 通過
符號反差 78%A
最小邊緣反差 62%A
調制比 79%A
缺陷度 10%A
可譯碼度 92%A
參考譯碼 100%A
最低反射率 2%A
條偏差 -7%（34%）
寬窄比 2.7

2.2.5 檢測結果存儲、數據導出與檢測結果的打印

2.2.5.1 檢測結果的存儲、數據導出
使用檢測儀，每檢測一個條碼符號，檢測儀屏幕顯示檢測結果后，按下檢測儀面板的打印/存儲鍵，可將本次檢測結果存儲到檢測儀內置的存儲器之中（如果隨機配置的打印機已經和檢測儀正確連接且接通電源，按下檢測儀面板的打印/存儲鍵時，打印機會打印出檢測結果）。存儲結果按照時間順序排序。
如果不希望存儲檢測結果，可以繼續進行下一次掃描。
如果需要導出已經存儲在機內存儲器中的檢測數據，可以應用2.2.2.1數據導出的方法，導出檢測數據。

2.2.5.2 檢測結果的打印
（1）使用檢測儀，每檢測一個條碼符號，檢測儀屏幕顯示檢測結果后，如果隨機配置的打印機已經和檢測儀正確連接且接通電源，按下檢測儀面板的打印/存儲鍵時，打印機會打印出檢測結果；同時檢測結果被存儲在檢測儀內置的存儲器中。
① 單次掃描狀態下，將打印出單次掃描數據。
② 多次掃描狀態下，N次掃描完成后，將打印出N次平均結果。
③ 多次掃描狀態下，N次掃描完成后，如需要查看或打印任意一次掃描結果，按下檢測儀面板的上次掃描鍵，翻到需要的掃描結果，按下檢測儀面板的打印/存儲鍵，可將存于內存中的任意一次掃描結果送出打印。
(2) 打印機的操作步驟：
① 在未接通電源的情況下，將檢測儀與隨機配置的微型打印機連接（使用隨機配置的電纜線），再將微型打印機的電源接通。這時微型打印機的紅色和綠色指示燈同亮。
② 打印檢測儀電源，對條碼符號進行掃描。條碼符號掃描結束后，檢測儀顯示掃描結果，按下檢測儀面板的打印/存儲鍵，微型打印機打印出需要的掃描結果。
③ 如要暫停打印掃描結果，按SEL鍵，微型打印機暫停打印，再按SEL鍵，打印機繼續打印。
④ 按微型打印機的SEL鍵，再按LF鍵，微型打印機處于走紙狀態。
⑤ 微型打印機電源接通時，按SEL鍵或綠色指示燈滅時，按住LF鍵再按下SEL鍵，微型打印機自動檢測。
提示：Ⅰ.檢查檢測儀電源插頭和打印機電源插頭是否插到底，不要有虛插。Ⅱ.檢查微型打印機的電源插頭和打印電纜插頭是否插到低，不要有虛插。

三、JY-3C條碼檢測儀的維護
（1）使用過程中，切勿摔砸檢測儀（特別是檢測專用CCD識讀器）和打印機，切勿與其他物體碰撞。
（2）檢測儀是光電一體化的精密儀器，只允許使用稍讃清水或中性洗滌劑的潮濕布巾擦拭儀器外殼，以保持清潔。不允許在液體中泡擦儀器，嚴禁使用各種有機溶劑擦拭儀器。
（3）須使用規定的電源，若一周內不使用檢測儀，應將電池取出另外存放。
（4）如長時間不使用打印機，請將打印紙取出，以免色帶干燥和污染打印機。

四、附錄A 分級檢測的檢測數據參數說明
分級檢測是一種國家標準和國際標準規定的鑒別條碼印制質量相對水平的方法。條碼印制質量相對水平的分級方案為A、B、C、D和F字母級別（對應4.0、3.0、2.0、1.0和0數字級別），其中A（4.0）級為最優級，以下依次為B（3.0）、C（2.0）、D（1.0）級，F（0）級為不及格等級。

4.1 光學特性參數的等級確定
光學特性參數的等級確定見下表A1。根據值的大小，符號反差、調制比和缺陷度可被定為4至0級，最低反射率和最小邊緣反差可被定為4或0級。
表A1 光學特性參數的等級確定

等級	最低反射率（Rmax）	符號反差（SC）	最小邊緣反差（ECmin）	調制比（MOD）	缺陷度（Defects）
4	≤0.5 Rmax	SC≥70%	≥15%	MOD≥0.70	Defects≤0.15
3	-	55%≤SC＜70%	-	0.60≤MOD＜0.70	0.15＜Defects≤0.2
2	-	40%≤SC＜55%	-	0.50≤MOD＜0.60	0.20＜Defects≤0.25
1	-	20%≤SC＜40%	-	0.4≤MOD＜0.50	0.25＜Defects≤0.30
0	＞0.5 Rmax	SC＜20%	＜15%	MOD＜0.≤0	Defects＞0.30

4.2 可譯碼度等級的確定
可譯碼度（V）的等級確定見表A2。
表A2可譯碼度的等級確定

可譯碼度（V）	等級
V≥0.62	4
0.50≤V＜0.62	3
0.37≤V＜0.50	2
0.25≤V＜0.37	1
V＜0.25	0

4.3 分級檢測數字等級和字母等級對應關系
分級檢測數字等級和字母等級對應關系見表A3。
表A3分級檢測數字等級和字母等級對應表

條碼符號數字等級	條碼符號字母等級
3.5≤G≤4.0	A
2.5≤V＜3.5	B
1.5≤V＜2.5	C
0.5≤V＜1.5	D
V＜0.5	F
