1、Godex EZ-6200Plus條碼打印機各部位介紹

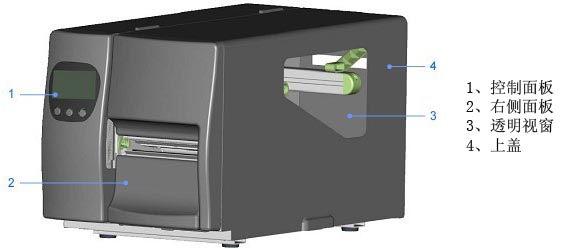

1.1 控制面板/右側面板/透明視窗/上蓋

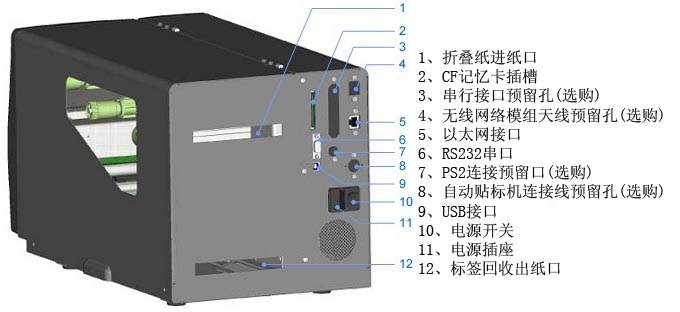

1.2 折疊紙進紙口/CF記憶卡插槽/串行接口預留孔(選購)/無線網絡模組天線預留孔(選購)/以太網接口/RS232串口/PS2連接預留口(選購)/自動貼標機界面連接線預留孔(選購)/USB接口/電源開關/電源插座/標簽回收出紙口

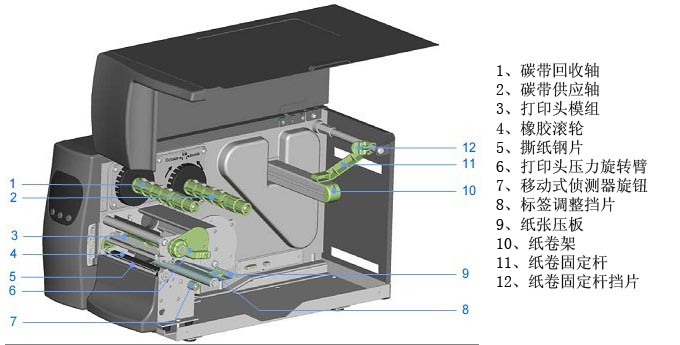

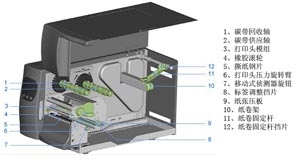

1.3 碳帶回收軸/碳帶供應軸/打印頭模組/橡膠滾輪/撕紙鋼片/打印頭壓力旋轉臂/移動式偵測器旋鈕/標簽調整擋片/紙張壓板/紙卷架/紙卷固定桿/紙卷固定桿擋片

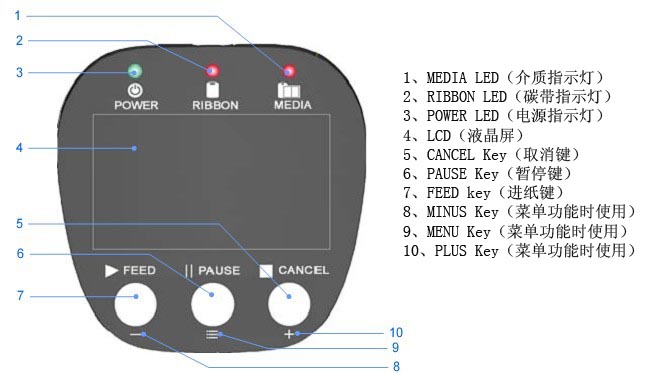

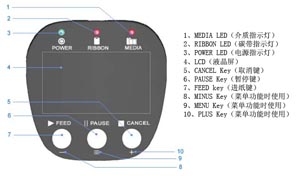

1.4 MEDIA LED/RIBBON LED/POWER LED/LCD/CANCEL Key/PAUSE Key/FEED key/MINUS Key/MENU Key/PLUS Key

2、Godex EZ-6200Plus條碼打印機安裝說明
2.1 標簽紙的安裝
① 開啟上蓋
② 然后將打印頭壓力旋轉臂往外拉出，接著由后向上扳起
③ 將紙卷固定桿擋片松開
④ 將紙卷固定桿抬起
⑤ 置入紙卷貼齊內側，調整紙卷固定桿與紙卷貼齊（勿過度擠壓紙卷以免紙卷邊緣破損）
⑥ 推回紙卷固定桿擋片

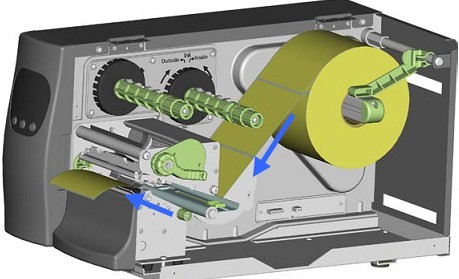

⑦ 依圖安裝紙張

⑧ 紙張置于紙張壓板下方，穿過移動式偵測器，送出到紙張撕紙鋼片
注意：紙張偵測器必須對準紙張的間距、打孔中心或黑標所在的位置，可使用移動式偵測器旋鈕調整偵測器的位置。
⑨ 紙張往內側貼齊，移動標簽調整擋片貼齊紙張邊緣
⑩ 將打印頭壓力旋轉臂扳回，關上打印頭

2.2 碳帶的安裝
① 開啟上蓋
② 然后將打印頭壓力旋轉臂往外拉出，接著由后向上扳起
③ 將碳帶裝入碳帶供應軸，將紙管裝入碳帶回收軸

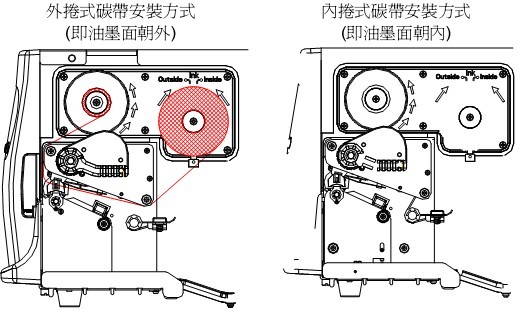

④ 碳帶的油墨面有朝外及朝內兩種安裝方式

⑤ 碳帶前緣經碳帶軸桿，通過打印頭固定在碳帶回收紙管上，即完成碳帶的安裝
注意：碳帶安裝時，不能包覆到位于打印頭后方的移動式偵測器

3、Godex EZ-6200Plus條碼打印機面板操作
3.1 控制面板介紹及一般操作
■FEED鍵
按下FEED鍵時，條碼機會依所使用紙張的類型將紙送出到指定的吐紙位置。當使用連續紙時，按FEED鍵一次會送出固定長度的紙，若是使用標簽紙時，按FEED鍵一次會送出一整張標簽。在使用標簽紙時，若不能正確的定位，請將條碼機做一次自動偵測。
■PAUSE鍵
一般待機狀態時按“PAUSE”鍵，則條碼機進入暫停模式，且LCD液晶顯示器會顯示“暫停中...”，此時條碼機無法接收任何指令，再按一次PAUSE鍵即可解除暫停狀態，并返回到待機狀態。
若打印途中按“PAUSE”鍵，條碼機會暫停打印，再按一次即可繼續打印未完成的部份。
■CANCEL鍵
列印途中按CANCEL鍵，LCD液晶顯示屏會顯示“已取消列印”，表示條碼機取消此次打印。
■依照不同的案件組合，也可以執行多項不同的功能，說明如下：

項目	功能鍵	聲音	LCD顯示信息	說明
自我測試	按FEED鍵并開機	3聲	自我測試中...	按住FEED鍵開機，直到打印機連續響3聲才放手
傾印模式	按FEED鍵并開機	3聲之后間隔1秒再響1聲	傾印模式	按住FEED鍵開機，直到打印機連續響3聲之后間隔1秒再響1聲才放手
標簽紙自動偵測模式	按PAUSE鍵并開機	3聲	自動偵測中...	按住PAUSE鍵開機，直到打印機連續響3聲才放手
回到預設值	按FEED和CANCEL鍵并開機	2次2短聲	回到出廠設定	同時按住FEED和CANCEL鍵并開機，直到打印機連續響2聲兩次才放手，機器即會回復到出廠設定值
下載模式	按CANCEL鍵并開機	1聲	DL MODE Vx.xx	按住CANCEL鍵開機，直到打印機響1聲后放手，此模式僅供下載Firmware之用
設定模式	開機狀態下按MENU鍵	3聲	設定模式	在開機的情形下，按住MENU鍵不放，直到機器連續響3聲才放手

3.2 設定模式
在設定模式下（Setting mode）中，可依需求對打印模式、使用配件（切刀或剝離器）、紙張種類、以及串口傳輸率等各項參數做相關設定。
在開機情形下，按住MENU鍵不放，直到機器連續響3聲才放手，LCD顯示屏上會顯示“Setting mode”，而在設定模式中，LCD顯示屏的最底行會顯示按鍵功能說明，如下所示：

Darkness(打印濃淡度)	調整打印成品的濃淡度，設定數值為從0到19；預設值：10
Speed(打印速度)	可設定打印的速度
Adjust Stop Position(停止點調整)	可設定打印停止點的位移值，設定數值為從0到10mm，此位移值不會被打印機命令或軟件設定變更；預設值：0 備注：若要使用舊系列所設定的標簽格式時，請在此處調整，以設定正確的停止點，在使用切刀時，調整建議值為3，在正常打印或使用剝離器時，調整建議值為4。
Printhead Position(打印頭位置)	調整標簽上下位移（上邊界）打印點，設定數值為從100到-100,；預設值：0
Stop Position(停止點設置)	可設定打印時的停止點，設定數值為從0到40mm，此位移值可被打印機命令或軟件設定變更；預設值：0 備注：停止點位置的最終設定值為“停止點設置值”再加上“停止點調整”
Printing mode（打印模式設定）	Thermal Transfer（熱轉印）：打印時，須配加碳帶，將內容轉印到標簽紙上 Direct Thermal(熱感式)：打印時不須碳帶，使用熱敏紙 預設值：Thermal Transfer（熱轉印）
Option Setup（選配設定）	Strip mode（剝離器）：啟動剝離器 Cutter mode(切刀)：啟動切刀 Applicator mode（自動貼標機）：啟動自動貼標機控制 None:不啟動選配；預設值：None
Paper Setup(紙張類型設定)	Black Mark（黑標偵測器）：使用于背面有黑標的標簽紙或連續紙 Gap(間隔)：使用于有間距的標簽紙（具有粘貼性）或吊牌 Contunuous(連續紙)：使用于一般連續紙 預設值：GAP
COM Port Set（串口參數設定）	Baud Rate（傳輸速率）：4800、9600、19200、38400、57600、115200；預設值：9600
	Parity set（奇偶校驗）：NONE、ODD、EVEN；預設值：None
	Data Bits（數據長度）：7、8；預設值：8
	Stop Bits（停止位位數）：1、2；預設值：1
Auto Sensor（紙張自動偵測設定）	Auto Mode（自動模式）：使用自動測試紙張類型及長度 Gap Mode(間隔模式)：設定先以標簽紙格式偵測紙張 Black Mode（黑標模式）：設定以黑標格式偵測紙張 預設值：Auto Mode（自動模式）
LCD Language（面板語言設定）	預設值：English
Code Page（碼頁設定）	預設值：Code Page 850
Keyboard Setup（鍵盤配置設定）	預設值：US（美國）
Keyboard Mode（啟動鍵盤控制）	預設值：Recall Label（呼叫標簽）
Buzzer Setup（蜂鳴器設定）	ON：開啟蜂鳴器，OFF：關閉蜂鳴器；預設值：ON
Smart Backfeed（智能列印）	ON：在使用切刀或剝離器時，設定不縮紙進行下一張標簽的打印，OFF：關閉；預設值：OFF
Password（密碼設定）	ON：設定進入Setting Mode的密碼保護，OFF：關閉；預設值：OFF
Top of Form（自動定位）	ON：打印一張標簽之后，自動定位到下一張標簽紙或黑標紙的起始位置，OFF：關閉；預設值：ON
USB/Ethernet（USB及以太網切換）	USB：設定USB接口為可使用的接口，Ethernet：設定以太網為可使用的接口；預設值：USB
Preview（預覽設定值）	可查閱已設定的各個項目
Lock Setup（設定值鎖定）	可針對單一、多項或全部的設定進行設定值鎖定，設定值被鎖定之后就無法透過打印機命令和軟件設定來變更設定值，只能在LCD面板上進行設定值變更。

3.3 自我測試

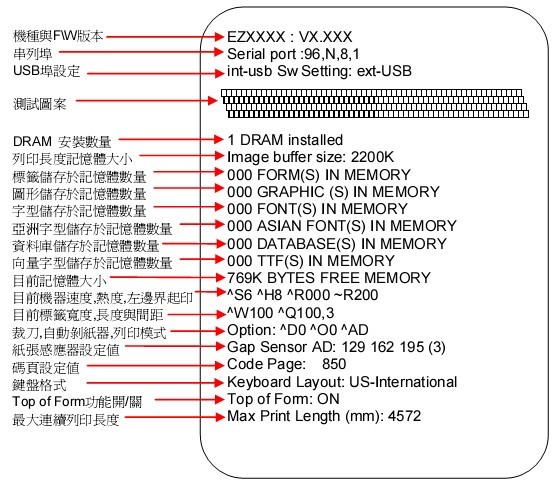

條碼機的自我測試功能，可幫助使用者檢查條碼機本身是否正常無故障，進行自我測試時打印機會自動打印出一張自我測試頁樣張，此樣張可顯示目前打印機內部的設定資料，打印測試頁樣張后，條碼機即會自行回復正常待機狀態。
以下是自我測試的步驟：
①關閉電源，按住FEED鍵
②打開電源（此時按住FEED鍵不放），嗶一聲以后警示器響3聲并待LCD顯示“自我測試中...”后，立即放開FEED鍵，約1秒后，條碼機會自動打印如下內容，如此表示條碼機正常無故障。


3.4 傾印模式
進入傾印模式可檢查條碼機與電腦間的傳輸是否有誤，例如在傾印模式下若條碼機接收到8項控制命令時，條碼機將不針對此8項命令做任何處理，而是直接印出8項命令的內容，如此可以確認命令的傳輸及接收是否有誤。
傾印模式之測試步驟如下：
①關閉電源，按住FEED鍵
②打開電源（此時仍按住FEED鍵不放），待LCD顯示“傾印模式”后，再放開FEED鍵，條碼機會自動列印出DUMP MODE BEGIN的字樣，如此表示條碼機已處于傾印模式。
③送出指令至條碼機，并將列印結果與送出的指令相對照，檢查是否相符。
④若要退出傾印模式，請點按FEED鍵，此時條碼機會自動印出OUT OF DUMP MODE的字樣，即表示恢復成正常待機狀態（亦可直接關機）。

3.5 標簽紙自動偵測模式
條碼機可自動偵測標簽（黑標紙）長度并作記錄，如此就可以于打印時免設定標簽長度，而條碼機亦會準確感應每張標簽（黑標紙）的位置。
①請先檢查移動式偵測器位置標志的位置是否在正確的偵測位置。
②關閉電源，按住PAUSE鍵
③打開電源（此時仍按住PAUSE鍵不放），待警示聲響3聲且LCD液晶顯示屏顯示“紙張尺寸自動偵測中...”，此時放開PAUSE鍵，條碼機即會自動偵測標簽大小并作記錄。
④LCD液晶顯示器會顯示測量的結果。
顯示測量結果后立即回復成待機狀態。

3.6 操作錯誤訊息
快速閃爍，慢速閃爍，持續亮燈

LCD顯示內容	LED燈			響聲	說明	解決方法
	Ribbon燈	Media燈
打印頭離位			同時亮燈	連續2次4聲	未關打印頭或關閉不完全	重新開啟打印頭并再度關上
打印頭溫度過熱，請稍候			輪流快速閃	無	打印頭溫度過高	當打印頭溫度降低后則會回到待機狀態
請裝紙張或檢查紙張偵測器				2聲	偵測不到紙	確認移動式偵測器位置標志的位置是否在正確的偵測位置，若仍是偵測不到紙，請重做Auto Sensing
					紙張用盡	請更換紙張
請檢查紙張或紙張設定				2聲	紙張傳送不正常	可能原因有：卡紙/紙張掉落在滾軸之后找不到標簽間距或黑標標記，黑標紙用完，請依實際的使用情形調整
CF Card尚未格式化			同時慢速閃	連續2次2聲	CF Card未正確格式化	進入CF Card格式化
記憶體已滿				連續2次2聲	記憶體空間已滿	刪除記憶體內不需要的資料或利用CF Card擴充
Rewinder Full				連續2次2聲	背紙回收器已滿	移動背紙回收器上的紙張
檔案沒找到				連續2次2聲	找不到檔案	請使用~X4命令將所有檔案列印出來，再核對送到打印機的名稱是否正確及存在否
檔名重復				連續2次2聲	檔名重復	更換檔名之后再下載一次
請裝碳帶或檢查碳帶偵測器				連續2次3聲	未安裝碳帶但機器出現錯訊息	確認機器為熱敏模式
					碳帶用盡或碳帶供應軸不動時	更換新的碳帶

4、Godex EZ-6200Plus條碼打印機保養維護與調校
4.1 打印頭拆換安裝說明
①面對機器正面，掀起上蓋
注意：拆換打印頭時需將電源關閉
②將打印頭壓力旋轉臂往外拉起，并以逆時針方向旋轉，使打印頭向上抬起。
③抓住打印頭前端凹槽將打印頭往前拉出即可拆下打印頭。

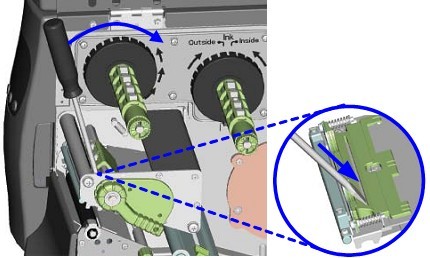

④如果無法順利徒手取下打印頭，如圖所示可以利用一字起子插入打印頭模組上的溝槽后，把螺絲起子超機器內的方向推，即可把打印頭往外退出。

⑤抓住打印頭前端往上靠齊，將打印頭上之排針（公）及機器上的排針座（母）對齊后向內推到底即可，此時即完成打印頭安裝。

4.2 打印頭打印線調整
①面對機器正面，掀起上蓋
②將打印頭壓力旋轉臂往外拉起，并以逆時針方向旋轉，使打印頭向上抬起。
③打印頭打印線位置的調整

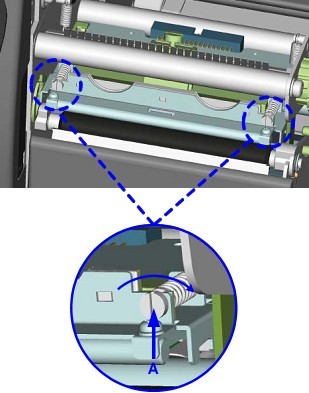

◆通常采用較硬或較厚紙張列印時，打印頭的打印線應往前（即出紙方向）調整，以得到較佳之打印品質，此時可取一字起子以順時針方向旋轉調整螺絲（A）即可令打印頭往前位移。

◆打印頭位置調整之左右側調整螺絲(A)其調整量應一致，使打印線與輥軸中心線呈平行狀態。
◆調整螺絲（A）旋轉一圈，打印頭位移行程為0.5mm，建議調整方式為漸進式，每次調整1/4圈，以確認打印品質狀況。
◆如打印頭位置調整出現錯亂現象，請將左右側之調整螺絲(A)以一字起子逆時針方向輕輕轉到底，以回復原點后再依上述調整方式重新調整。

4.3 碳帶張力調整
壓力碳帶轉軸上的旋鈕后，向左或向右旋轉，即可調整碳帶轉軸拖動碳帶的張力大小，張力調整分四個階段，在旋轉上以1-4的號碼標示，1為扭力最強，4則是最弱，當碳帶轉軸因張力不足無法拖動碳帶時，可先調弱碳帶供應軸的扭力，若仍無改善，可再搭配調碳帶回收軸的扭力。
由于碳帶材質上的差異，如果在打印的過程中發生類似碳帶褶皺的現象時，可將碳帶回收軸上的張力調整鈕以順時針方向調強張力。（若褶皺現象仍無法排除，請參照碳帶褶皺調整的方法進行調整）。
如果使用較窄的碳帶（特別是寬度小于2英寸的碳帶），導致打印時有拖不動的現象時，可將碳帶供應軸上的張力調整鈕以逆時針方向調弱張力，另外，若有因為碳帶紙管太緊而無法抽出的情況發生時，可將碳帶回收軸與碳帶供應軸的張力調整鈕，以逆時針方向調弱張力。

4.4 打印頭保養與清潔
打印頭可能會因灰塵附著、標簽紙沾粘或積碳等，而發生打印不清晰或斷針（即某部分無法打印）的狀況，所以除了打印時將上蓋保持閉合外，所使用的紙張也要注意是否有灰塵或其他污物附著，以保持打印品質并可延長打印頭使用壽命。打印頭的清理步驟如下：
①先關閉電源后再開啟上蓋并取下碳帶
②將打印頭壓力旋轉臂往外拉起并由后向上扳起，使打印頭向上抬起。
③若打印頭附著有粘結之標簽紙或其他污物，請用軟布沾取無水乙醇清除。
注意：建議每周打印頭清理1次，清理打印頭時，請注意清潔的軟布上是否有附著金屬或堅硬物質，若使用不潔的軟布而造成打印頭的損壞，則不在保固條件內。

4.5 打印頭壓力及平衡調校
①面對機器正面，掀起上蓋
②將打印頭壓力旋轉臂往外拉起，并以逆時針方向旋轉以打開打印頭。

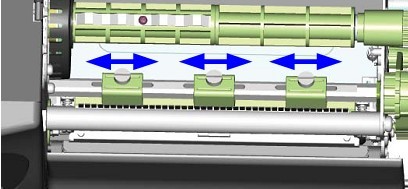

③當打印不同紙質的標簽，或使用材質不同的碳帶時，由于不同介質的影響，可能導致打印品質左右不均勻，因為需要調整打印頭平衡，另外，如果有單邊打印不清楚或碳帶褶皺現象產生時，可先調整彈簧固定盒位置，如無改善再繼續調整彈簧固定盒的壓力大小。
依實際打印不平衡的位置，移動打印頭彈簧固定盒，通常，紙張愈寬，打印頭彈簧固定盒愈靠右（外側），紙張愈窄，右邊的打印頭彈簧固定盒的也愈靠左（內側）。

④如調整打印頭彈簧固定盒位置后，情況仍未改善時，請利用一字起子將彈簧固定盒的調整螺絲，順時針方向加強壓力，逆時針方向減弱壓力。


4.6 碳帶褶皺調整
①由于碳帶材質上的差異，如果在打印的過程中發生類似碳帶褶皺的現象時，可將碳帶調整片螺絲調整。

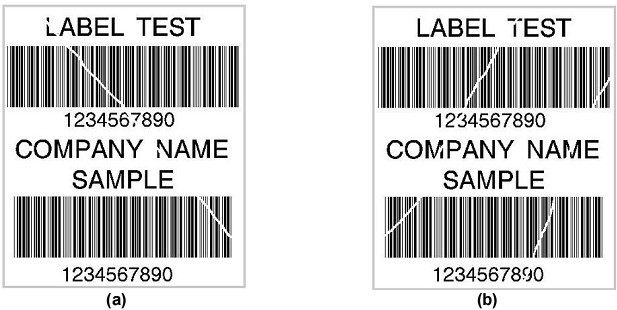

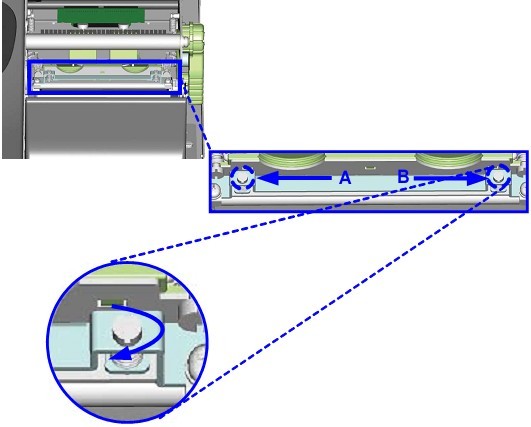

例如：產生如圖（a）的褶皺時，請將碳帶調整片螺絲（A）順時針調整，產生如圖（b）的褶皺時，請將碳帶調整片螺絲（B）順時針調整。

②調整圈數每次以半圈為一個單位調整，調整后請再作打印測試，如碳帶褶皺未改善，請依上述方式再作調整，而調整圈數不得超過2圈（即調整次數為4次）。

備注：調整圈數超過2圈時，會造成調整片過低導致出紙口過小，紙張會因此碰到撕紙鋼板而造成出紙不順或拖不動，若發生此現象，請將調整片螺絲逆時針鎖到底再重新調整。

4.7 CF記憶卡使用注意事項
EZ-6300Plus附CF記憶卡插槽，若機器內建的記憶體不夠使用時，可自行購買CF記憶卡做為擴充記憶體，以提供更多的標簽、圖案及各種中英文字型下載時的儲存空間。
在使用CF記憶卡作為擴充記憶體時，應注意下列事項：
①在插入或取出CF記憶卡前，請務必關閉條碼機電源。
②使用CF記憶卡作為條碼機擴充記憶體前，必須先以條碼機進行格式化，若條碼機偵測到插入的CF記憶卡不是FAT16格式時，LCD會顯示“CF card not formatted，press FEED to format”的提示訊息，請依照指示按下FEED鍵，條碼機即會將CF記憶卡格式化為FAT16格式。
③完成格式化之后，記憶卡內會自動產生一個名為"Godex"的文件夾，此為條碼機存放資料的指定路徑，請勿任意更改。
④EZ-6300Plus條碼機適用的CF記憶卡規格：
●Compact Flash Type 1
●CF卡規范V1.4
●容量為128MB-1GB
●檔案格式為FAT16

4.8 切刀卡紙排除

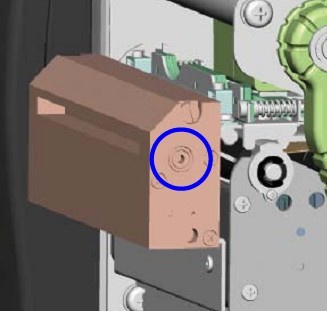

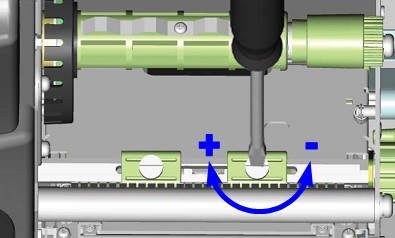

①在切刀兩側皆有如圖所示的調整孔

②當卡紙而造成切刀無法正常使用時，請先關閉電源，使用3mm六角扳手插入任一邊之調整孔內，順時針方向旋轉即可排除卡紙。
③排除卡紙后，重新開啟電源，此時刀刃即會自動回復到正確的位置。
注意：建議配合切刀使用時的標簽尺寸高度為30mm以上

4.9 故障排除

問題	建議改進方法
電源打開后，LCD面板無顯示訊息或LED無亮燈	◆檢查電源線是否接妥
機器停止打印并顯示警示燈	◆檢查應用軟件的設定，或檢查程序命令是否錯誤 ◆檢查機器目前使用是否為正確的打印模式 ◆換用正確標簽紙或碳帶 ◆檢查標簽紙或碳帶是否用完 ◆檢查標簽紙是否糾結 ◆檢查打印頭是否關閉（打印頭組合件未壓至定位） ◆檢查移動式偵測器是否被紙遮住或黏住 ◆檢查是否切刀不正常裁切或無動作 ◆檢查背紙是否碰觸至背紙回收極限開關
條碼機開始打印，但標簽上無內容印出	◆檢查碳帶是否正反面倒置，或是否適用 ◆選擇正確的條碼機驅動程序 ◆選用正確的打印模式 ◆選用正確標簽紙材質及碳帶類型、列印類型
打印時，標簽有糾結現象	◆清除糾結標簽，如果打印頭沾有粘著的標簽，請用柔軟布料沾酒精，清除其殘余黏膠
打印時，標簽上僅局部內容印出	◆檢查標簽紙或碳帶是否粘著于打印頭上 ◆檢查是否應用軟件有誤 ◆檢查是否邊界起印點設定有誤 ◆檢查碳帶是否打皺不平整 ◆檢查碳帶供應軸之摩擦介質（橡膠滾輪）是否損壞需更換，如需更換，請聯系敏用數碼 ◆檢查電源供應是否正確
打印時，標簽上部分打印不完整	◆檢查打印頭是否有殘膠、碳渣附著 ◆使用內建命令~T檢查打印頭是否打印完整 ◆檢查使用的耗材是否品質不佳（建議使用敏用提供的耗材）
打印位置不符所望	◆檢查移動式偵測器是否被紙張附著其上 ◆檢查標簽調整桿是否貼齊紙卷邊緣
打印時，跳至次張標簽	◆檢查標簽紙高度及間隔設定是否有誤 ◆打印頭是否有殘膠、碳渣附著須清理
使用切刀時，標簽紙切割不正	◆檢查標簽紙是否裝置歪斜
使用切刀時，標簽紙切不斷	◆檢查標簽紙厚度是否超過0.16mm
使用切刀時，標簽紙不出或切割不規則	檢查切刀是否閉合
使用剝離與背紙回收器時，功能不佳	◆檢查剝離偵測器是否被灰塵蒙蔽或紙張附著其上 ◆檢查標簽紙是否安裝妥當
打印不清晰	◆檢查打印明暗度設定是否不足 ◆打印頭是否有殘膠、碳渣附著須清理
