一、下載e系列打印機的05.00.09.04版本的Firmware
（下載地址：http://www.chansun.cn/news/view.asp?id=281）

二、確定目前e系列打印機的Firmware版本號
工廠測試打印步驟：
⒈ 把DSW2-4調節為ON狀態，然后同時按住LINE鍵和FEED鍵，開機（開始維修模式）。
⒉ 再把DSW2-4調節為OFF狀態。
⒊ 在模式選擇屏幕中，選擇【FACTORY MODE】，然后按FEDD鍵。
⒋ 在【COUNTER CLEAR】中，按住LINE鍵，顯示【NON】，然后按FEED鍵。
⒌ 在【PRINT SIZE】中，按住LINE鍵，顯示【LARGE】，然后按FEDD鍵。
⒍ 在【TEST PRINT PRESS FEED KEY】中，按FEED鍵。
※如果顯示的Firmware版本為05.00.09.00或以后版本，那么使用“第三步”的Firmware下載方法。
※如果顯示的Firmware版本為05.00.08.01或以前版本，那么使用“第四步”的Firmware下載方法。

三、Firmware 05.00.09.00以及往后版本號的Firmware下載方法
從05.00.09.00版本開始，就沒有BOOT的改變了，所以你能夠在普通的download mode中下載Firmware。

⒈ 把DSW2-6調節為ON狀態，然后開機。LCD屏幕上顯示為【DOWNLOAD WAITING】。
⒉ 啟動Firmware下載工具（SATO Fwdown下載地址：http://www.chansun.cn/news/view.asp?id=193）
⒊ 選擇 05000904.BIN為Firmware文件，并且開始下載。
⒋ 響3聲后，LCD屏幕上顯示【DOWNLOADCOMPLETE】，按FEED鍵。
⒌ 當下載完成后，關閉電源，然后把DSW2-6調節為OFF狀態

四、Firmware 05.00.08.01以及往前版本號的Firmware下載方法

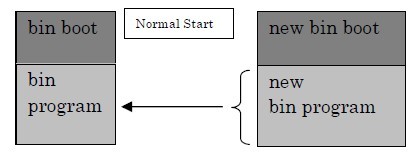

為了把MOT Format轉換為BIN Format，你需要執行兩次BOOT下載。

⒈ 把DSW2-6調節為ON狀態，然后同時按住LINE鍵和FEED鍵，開機（LCD屏幕上顯示【BOOT DOWNLOADER】）。
⒉ 按FEED鍵，并選擇【INTERFACE】，按FEED鍵，LCD顯示【PROGRAM DOWNLOAD READY】。
⒊ 啟動Firmware下載工具（SATO Fwdown下載地址：http://www.chansun.cn/news/view.asp?id=193）
⒋ 選擇 05000904_BOOT_M2B.MOT為Firmware文件，并且開始下載。
⒌ 響3聲后，LCD屏幕上顯示【DOWNLOADCOMPLETE】，按FEED鍵。
⒍ 當下載完成后，關閉電源。

⒎ DSW2-6保持為ON狀態，然后同時按住LINE鍵和FEED鍵，開機（LCD屏幕上顯示【BOOT DOWNLOADER】）。
⒏ 按FEED鍵，并選擇【INTERFACE】，按FEED鍵，LCD顯示【PROGRAM DOWNLOAD READY】。
⒐ 選擇 05000904.BIN為Firmware文件，并且開始下載。
⒑ 響3聲后，LCD屏幕上顯示【DOWNLOADCOMPLETE】，按FEED鍵。
⒒ 當下載完成后，關閉電源，然后把DSW2-6調節為OFF狀態

五、下載05.00.09.04Firmware后，執行Printer Settings Format操作
⒈ 把DSW2-4調節為ON狀態，然后同時按住LINE鍵和FEED鍵，開機（開始維修模式）。
⒉ 再把DSW2-4調節為OFF狀態。
⒊ 在模式選擇屏幕中，選擇【FACTORY MODE】，然后按FEDD鍵。
⒋ 在【COUNTER CLEAR】中，按下LINE鍵，顯示【ALL】，然后按FEED鍵。
⒌ 在【PRINT SIZE】中，按下LINE鍵，顯示【LARGE】，然后按FEDD鍵。
⒍ 在【TEST PRINT PRESS FEED KEY】中，按FEED鍵。
※ Factory test print中包括Firmware Version、Date Created、Check Sum。
