一、打印頭損壞的原因
打印頭是條碼打印機(jī)里最必需的部件，可能也是最脆弱的部件。打印頭是一種易耗品就像汽車上的剎車隨著時間的過去最后會被磨損一樣。但是如果對打印頭進(jìn)行持續(xù)的細(xì)心的保養(yǎng)維護(hù)，可以延長打印頭的使用壽命。

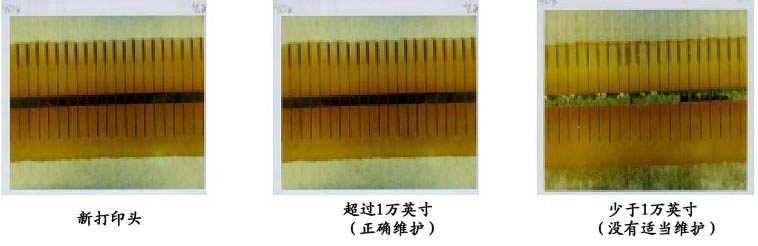

以下是三個打印頭的照片。第一個打印頭是一個全新的。第二個打印頭雖已經(jīng)打印超過1萬英寸長的熱轉(zhuǎn)印標(biāo)簽但是有做恰當(dāng)?shù)谋ｐB(yǎng)和維護(hù)的照片。第三張打印頭的照片僅打印了不多的標(biāo)簽，可是由于沒有恰當(dāng)?shù)谋ｐB(yǎng)維護(hù)，表面上有明顯的磨損和污垢痕跡。


打印頭表面的保護(hù)膜最終會發(fā)生磨損，這和采用的打印色帶及對打印頭的維護(hù)無關(guān)。保護(hù)膜磨損后，打印元素會被破壞，結(jié)果就是打印頭失效。因此，打印頭屬于損耗品，在打印機(jī)正常壽命期間需要定期更換，但有些“人為損壞”是可以通過一些手段來避免的。

二、常見打印頭“人為損壞”的情況

所謂的“人為損壞”并非“人”刻意、專門、有意的損壞，而是一種不正當(dāng)?shù)氖褂�，比如碳帶、�?biāo)簽質(zhì)量差，清潔劑選用不當(dāng)，打印環(huán)境比較差等等。目前生產(chǎn)廠家一般是按照3個月或30公里質(zhì)保來進(jìn)行的，但規(guī)定“人為損壞”不在質(zhì)保范圍內(nèi)。由于國內(nèi)客戶對條碼打印機(jī)的使用比較粗獷，使用一些質(zhì)量度不高的標(biāo)簽（標(biāo)簽表面不潔等）和碳帶（積垢嚴(yán)重），使用環(huán)境灰塵比較大等，造成打印頭“人為損壞”現(xiàn)象比較嚴(yán)重。

針對“人為損壞”打印頭的這種情況，各家廠家的態(tài)度是不一樣的。斑馬（Zebra）采用的基本上是只要在保修期內(nèi)的都予以保修更換；Citizen（西鐵城）采用的基本上是只要在保修期內(nèi)的都予以保修更換；SATO（佐藤）采用的是不予保修（日系企業(yè)除外）；TSC（臺半）采用的是不予保修；Godex（科誠）采用的是不予保修；Intermec（易騰邁）采用的是不予保修；Argox（立象）采用的是不予保修；Toshiba（東芝）采用的是不予保修。

2.1 有明顯外物造成的打印元素?fù)p壞

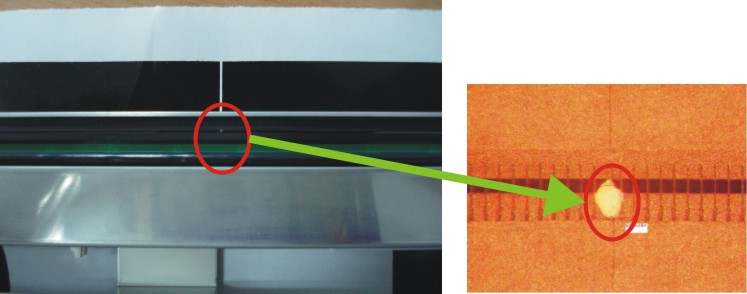

下面是由于外物造成元件損壞時，在顯微鏡下的成像圖：








從以上四組圖所示紅圈處可看出，有明顯外物造成的打印元素?fù)p壞。判斷是硬物或者外界顆粒，例如灰塵，紙屑等，劃傷打印元素。這屬于非正常磨損。

2.2 殘余異物將打印頭腐蝕
下面是由于腐蝕造成元件損壞時，在顯微鏡下的成像圖：


從上圖可看出，該打印頭表面有明顯非正常磨損，且能清楚看到殘余異物將打印頭腐蝕�？赡苁牵捍蛴☆^壓力過大；打印色帶或標(biāo)簽質(zhì)量不好；選擇質(zhì)量差的清潔劑。這屬于非正常磨損。

2.3 介質(zhì)厚度太厚造成磨損
下面是由于介質(zhì)太厚造成元件損壞時，在顯微鏡下的成像圖：


從上圖可看出，該打印頭表面有明顯的非正常磨損痕跡，最有可能的是客戶使用的標(biāo)簽厚度超出打印機(jī)的規(guī)格范圍。這屬于非正常磨損。

2.4 積垢附著造成損壞
下面是由于積垢附著造成元件損壞時，在顯微鏡下的成像圖：


上圖中可以明顯看到有積垢附著在打印元素線上�？赡艿脑�因有：使用了劣質(zhì)的耗材，導(dǎo)致色帶背涂層積垢；沒有按正確的保養(yǎng)程序清潔打印頭，積垢時間過長，導(dǎo)致無法徹底清除。

三、怎樣避免打印頭“人為損壞”？

3.1 盡量使用表面潔凈度和平整度比較好的介質(zhì)
打印介質(zhì)本身可能包含，或可能從外界引入污染物，從而在經(jīng)過打印頭時，刮傷或嵌入打印頭保護(hù)膜。一旦保護(hù)膜被破壞，打印頭的加熱元素就失效了！如果在早期或隨機(jī)發(fā)生打印頭的加熱元素刮傷導(dǎo)致的失效，很可能是由于介質(zhì)上或工作環(huán)境中有污染物。
3.1.1 使用標(biāo)簽介質(zhì)
要求：標(biāo)簽表面無異物（加工模切時的灰塵附著，加工模切時的排廢邊掉落），標(biāo)簽?zāi)Ｇ羞吘壊糠譄o膠水溢出。
3.1.2 使用吊牌介質(zhì)
要求：吊牌孔處全部穿通（無紙屑附著在孔內(nèi)或者附著在吊牌表面），孔處比較平整（由于部門孔位鉆洞技術(shù)原因，導(dǎo)致孔處不夠平整），吊牌的張與張之間的撕裂線從表面壓向背面（這樣表面比較光滑，鋸齒出現(xiàn)在背面）。

3.2 盡量使用在環(huán)境比較潔凈的場所
打印介質(zhì)本身可能包含，或可能從外界引入污染物，從而在經(jīng)過打印頭時，刮傷或嵌入打印頭保護(hù)膜。一旦保護(hù)膜被破壞，打印頭的加熱元素就失效了！如果在早期或隨機(jī)發(fā)生打印頭的加熱元素刮傷導(dǎo)致的失效，很可能是由于介質(zhì)上或工作環(huán)境中有污染物。
所以打印機(jī)使用的場所對打印頭的壽命也是至關(guān)重要的，并且也是最容易造成打印頭“人為損壞”的誘因，如果環(huán)境實在無法改善的話，可以在打印機(jī)外圍加保護(hù)罩，盡量在每次打印前，對打印頭和輥軸進(jìn)行一下適當(dāng)清潔，并且打印時把介質(zhì)倉蓋蓋住,避免灰塵落入介質(zhì)和碳帶上。

3.3 盡量避免具有腐蝕性的物質(zhì)接觸打印頭
與打印頭接觸的物質(zhì)可能會具有侵蝕性，當(dāng)受熱時會造成腐蝕，致使打印頭保護(hù)膜受損，打印頭損壞。
手指直接接觸打印元素表面會帶來污染，減少打印頭壽命。不當(dāng)清洗或使用未經(jīng)認(rèn)可的清潔劑清潔打印頭。

3.4 盡量經(jīng)常性清潔紙屑堆積
紙屑會附著在色帶或碳帶外側(cè)的滾軸上，產(chǎn)生類似砂輪的效應(yīng)，從而磨損打印頭的陶瓷保護(hù)膜，造成打印頭損壞！及時清潔打印頭及滾軸上堆積的紙屑。沿介質(zhì)路徑將紙屑吹拂干凈，并用無紡布及異丙醇酒精徹，底清潔滾軸及周邊零件。

3.5 盡量打印厚度在允許范圍內(nèi)的介質(zhì)
一般條碼打印機(jī)打印標(biāo)簽介質(zhì)是沒有問題的，但在打印吊牌時，盡量打印210克厚度以下的吊牌，最大不要超過250克得吊牌，超過250克得吊牌打印會對打印頭具有非常大的磨損。

3.6 盡量使用高質(zhì)量的碳帶
質(zhì)量差的碳帶，當(dāng)打印頭溫度升高進(jìn)行列印時，會在打印頭的加熱點上積累污垢，會對打印要求高品質(zhì)圖像鎖需熱量轉(zhuǎn)移產(chǎn)生阻隔，慢慢積累的污垢會導(dǎo)致低下的打印質(zhì)量，如打印色度較弱或局部打印失效（質(zhì)量非常差的碳帶甚至打印10張以上的標(biāo)簽都需要進(jìn)行清潔污垢）。這種積累起來的污垢很難被浸透有溶劑的清潔簽清洗，也很難被擦除掉。

閱讀本文的人還閱讀：

◆條碼打印機(jī)選型

◆上海條碼打印機(jī)-銷售與精品服務(wù)

◆條碼打印機(jī)原理是什么？解析條碼打印機(jī)工作原理

◆"打印速度"與"打印吞吐量"如何來提高?
